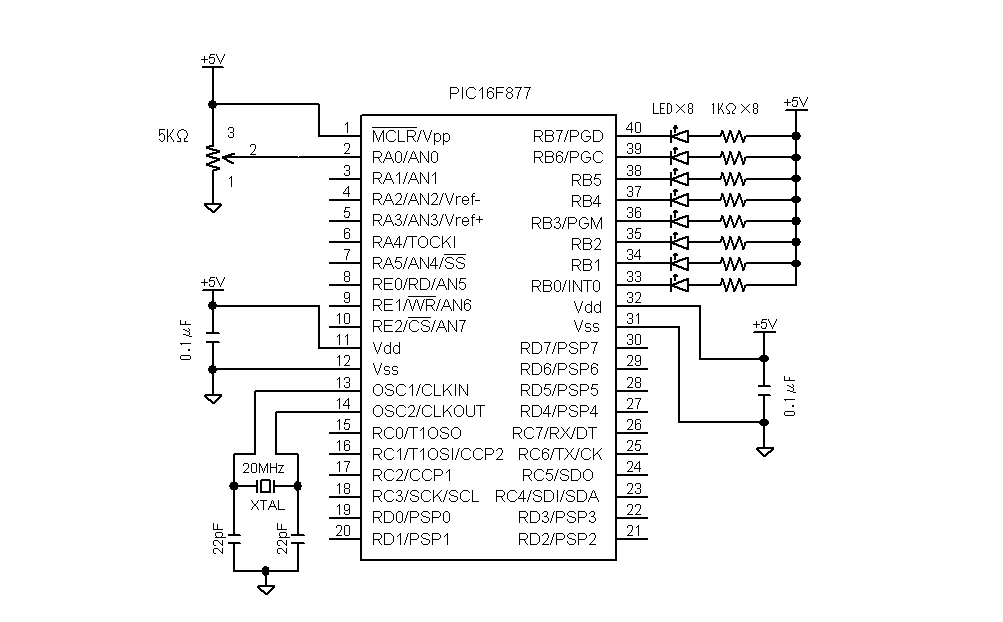

＜プログラム例＞

/*
-----------------------------------------------------------------------------------------
PIC16F877
　内臓ADコンバータを８ビットの分解能で使ってアナログ電圧を読み込み値を８個のLEDで表示する
-------------------------------------------------------------------------------------------
*/


#include "16f877.h"
#device ADC=8                           //　１０ビットにもなるADコンバータではあるが　８ビットのADコンバータにセット
#use delay(clock=20000000)
#FUSES  HS,NOWDT,NOPROTECT,PUT,BROWNOUT,NOLVP
#byte   port_b=6                //Bポートレジスタ（６番地）を　変数port_bに対応させる

main(){
        unsigned int unsignedintX;

        set_tris_b(0);                                  //Bポートの端子をすべて出力モード "0"　に設定
        setup_adc_ports(ALL_ANALOG);    //AN0〜AN7すべてをA/D変換入力ポートに設定
        setup_adc(ADC_CLOCK_INTERNAL);  //逐次変換して比較する時、内部クロックを使用する

        while(1)
        {
                set_adc_channel(0);             // チャンネルAN0のADコンバータ変換開始
                delay_us(50);                   //A/D変換されたデジタル値がセットされるまでの時間（トータルセトリング時間）＋αの時間だけ待ちます　
                unsignedintX = read_adc();      //A/D変換された値を読み込み、符号なし整数の変数にセットします
                port_b = ~(unsignedintX);       //BポートにAD変換されたデジタル値を反転して出力する
        }

        return 0;

}

  　＜プログラム例＞
/*
------------------------------------------------------------------

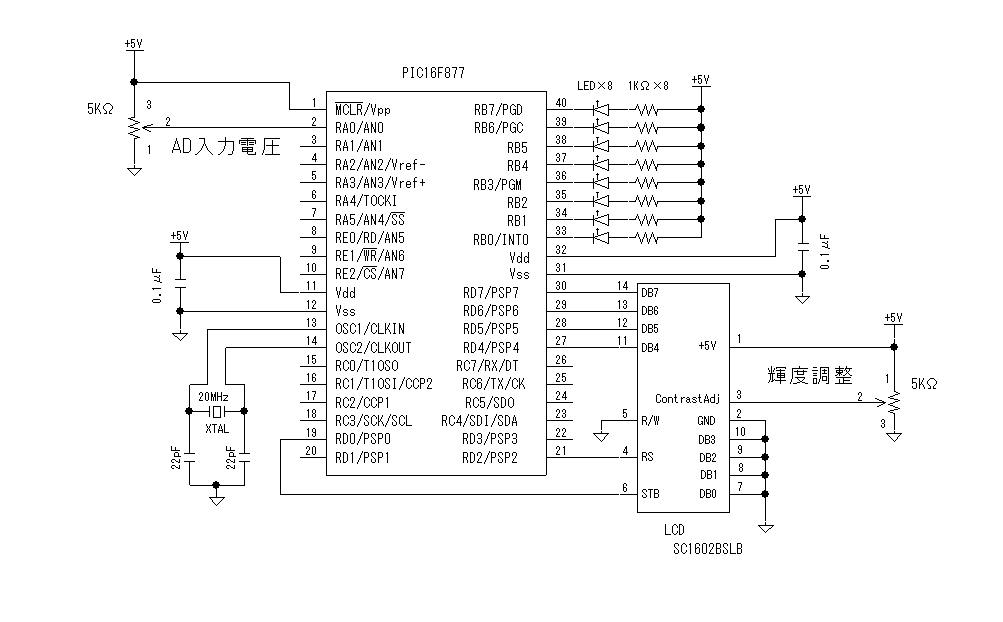

PIC16F877

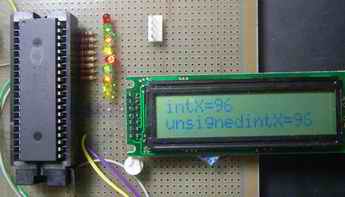

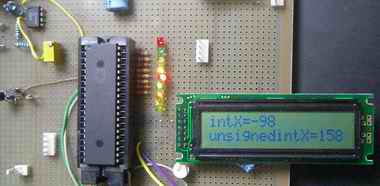

 ADコンバータの値を整数と符号なし整数の両方で呼んで液晶に比較表示する
　内臓ADコンバータを８ビットの分解能で使ってアナログ電圧を読み込み値を８個のLEDで表示する
--------------------------------------------------------------------
*/


#include "16f877.h"
#device ADC=8
#use delay(clock=20000000)
#FUSES  HS,NOWDT,NOPROTECT,PUT,BROWNOUT,NOLVP
#byte   port_b=6                //Bポートレジスタ（６番地）を　変数port_bに対応させる

#use fast_io(D)
//////// Port define and link LCD library
#define mode     0

//   液晶
#define input_x         input_D
#define output_x        output_D
#define set_tris_x      set_tris_D
#define rs PIN_D2       //chip select
#define stb PIN_D0      //strobe

#include <1lcd_lib.c>



main(){
        int     intX;
        unsigned int unsignedintX;
        set_tris_b(0);
        setup_adc_ports(ALL_ANALOG);    //AN0〜AN7すべてをA/D変換入力ポートに設定
        setup_adc(ADC_CLOCK_INTERNAL);  //逐次変換して比較する時、内部クロックを使用する



        lcd_init();
        lcd_cmd(0b00001100);                    // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        printf(lcd_data,"start!!");
        delay_ms(2000);

        lcd_clear();

        while(1)
        {

        set_adc_channel(0);             // チャンネルAN0のADコンバータ変換開始
        delay_us(50);                   //A/D変換されたデジタル値がセットされるまでの時間（トータルセトリング時間）＋αの時間だけ待ちます　
        intX = read_adc();              //A/D変換された値を読み込み、整数の変数にセットします
        unsignedintX = read_adc();      //A/D変換された値を読み込み、符号なし整数の変数にセットします

        lcd_clear();//　液晶オールクリア
        printf(lcd_data,"intX=%d",intX);//読み込んだ値を

        lcd_cmd(0xC0);//２行目の先頭へ
        printf(lcd_data,"unsignedintX=%u",unsignedintX);
        port_b = ~(unsignedintX);       //BポートにAD変換されたデジタル値を出力する

        delay_ms(300);

        }


        return 0;

}

//---------------------------------------------------------------------------

//**************************************
//インクルードファイル    1lcd_lib.c
//このファイルは後閑哲也さんが設計されたものです
//**************************************


///////////////////////////////////////////////
//  液晶表示器制御ライブラリ
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去



//////// データ出力サブ関数
void lcd_out(int code, int flag)
{
        output_x((code & 0xF0) | (input_x() & 0x0F));
        if (flag == 0)
                output_high(rs);                //表示データの場合
        else
                output_low(rs);                 //コマンドデータの場合
        delay_cycles(4);                        //NOP 1
        output_high(stb);                       //strobe out
        delay_cycles(8);                        //NOP 2
        output_low(stb);                        //reset strobe
}
//////// １文字表示関数
void lcd_data(int asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        delay_us(50);                           //50μsec待ち
}
/////// コマンド出力関数
void lcd_cmd(int cmd)
{
        lcd_out(cmd, 1);                        //上位４ビット出力
        lcd_out(cmd<<4, 1);                     //下位４ビット出力
        delay_ms(2);                            //2msec待ち
}
/////// 全消去関数
void lcd_clear()
{
        lcd_cmd(0x01);                          //初期化コマンド出力
        delay_ms(15);                           //15msec待ち
}
/////// 初期化関数
void lcd_init()
{
        set_tris_x(mode);                       //モードセット
        delay_ms(15);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(5);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x20, 1);                       //4bit mode set
        delay_ms(1);
        lcd_cmd(0x2E);                          //DL=0 4bit mode
        lcd_cmd(0x08);                          //display off C=D=B=0
        lcd_cmd(0x0D);                          //display on C=D=1 B=0
        lcd_cmd(0x06);                          //entry I/D=1 S=0
        lcd_cmd(0x02);                          //cursor home
}

  　＜プログラム例＞

/*
------------------------------------------------------------------
PIC16F877

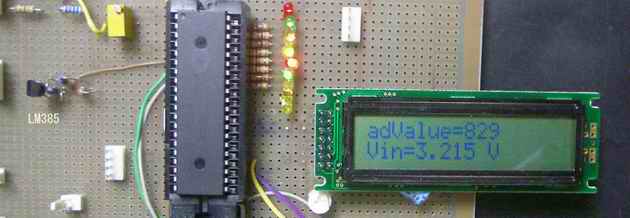

 ADコンバータの値を符号なし整数で読み込んで　10ビット値と電圧値を液晶に比較表示する

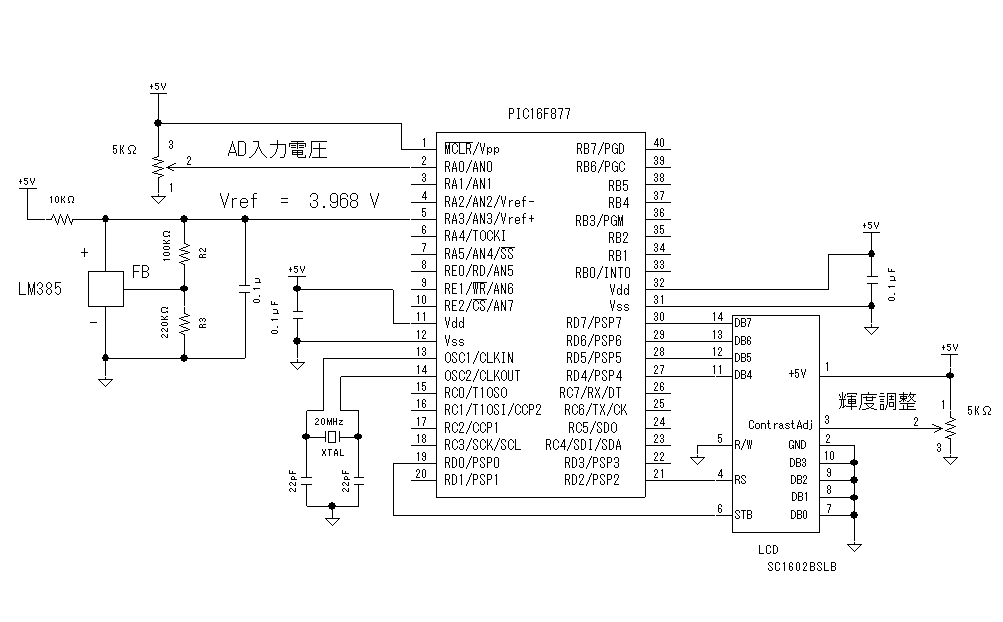

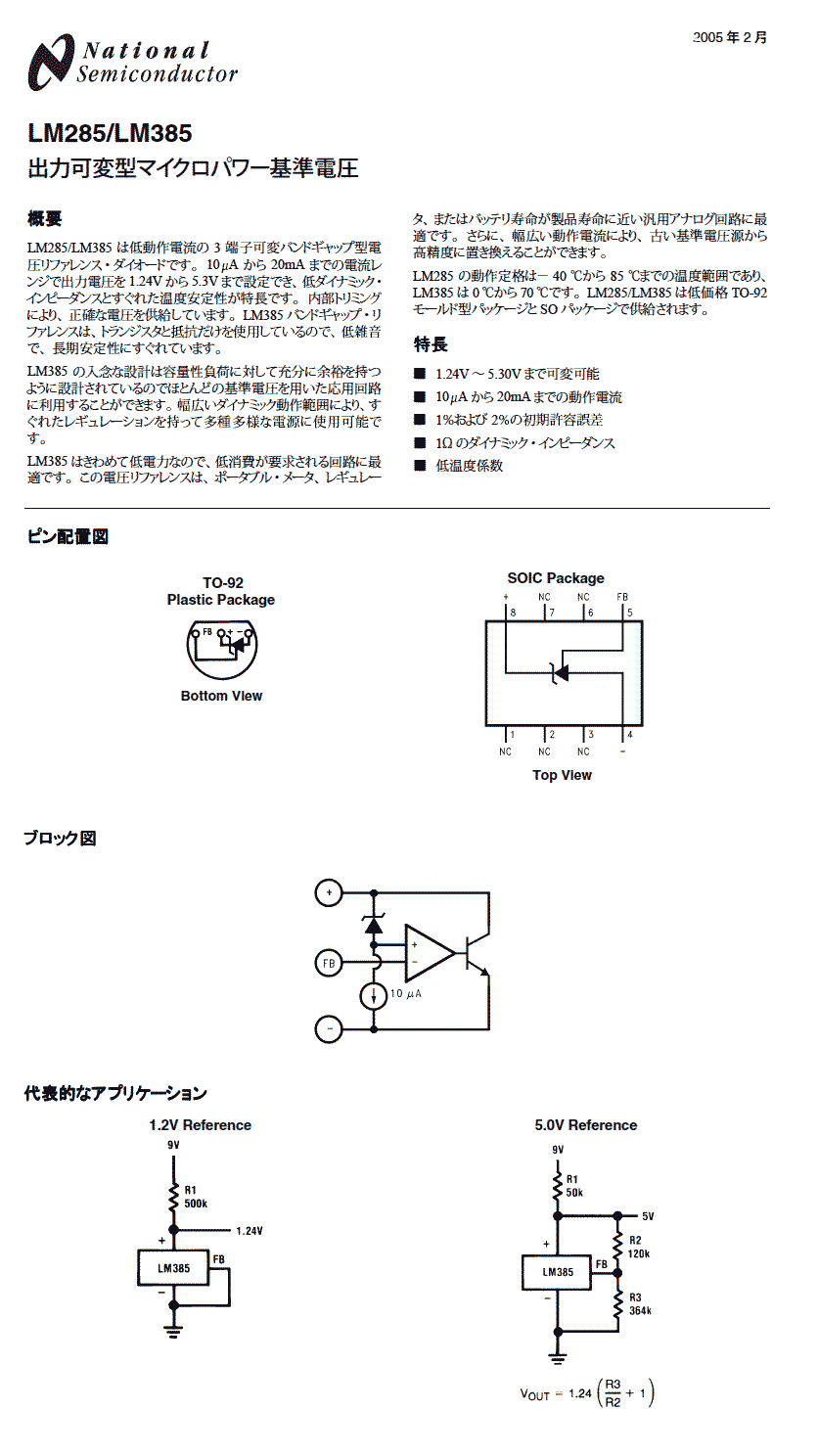

　基準電圧はLM385で安定化された3.968Vを使用する
--------------------------------------------------------------------
*/


#include "16f877.h"
#device ADC=10
#use delay(clock=20000000)
#FUSES  HS,NOWDT,NOPROTECT,PUT,BROWNOUT,NOLVP
#byte   port_b=6                //Bポートレジスタ（６番地）を　変数port_bに対応させる

#use fast_io(D)
//////// Port define and link LCD library
#define mode     0

//   液晶
#define input_x         input_D
#define output_x        output_D
#define set_tris_x      set_tris_D
#define rs PIN_D2       //chip select
#define stb PIN_D0      //strobe

#include <1lcd_lib.c>



main(){
        unsigned long int adValue;
        set_tris_b(0);
        setup_adc_ports(AN0_AN1_VSS_VREF);      //AN0 AN1をAN3に入力される電圧を基準にA/D変換ポートに設定
        setup_adc(ADC_CLOCK_INTERNAL);  //逐次変換して比較する時、内部クロックを使用する



        lcd_init();
        lcd_cmd(0b00001100);                    // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        printf(lcd_data,"start!!");
        delay_ms(2000);

        lcd_clear();

        while(1)
        {

        set_adc_channel(0);             // チャンネルAN0のADコンバータ変換開始
        delay_us(50);                   //A/D変換されたデジタル値がセットされるまでの時間（トータルセトリング時間）＋αの時間だけ待ちます　
        adValue = read_adc();   //A/D変換された値を読み込み、符号なし整数の変数にセットします

        lcd_clear();//　液晶オールクリア
        printf(lcd_data,"adValue=%lu",adValue);//読み込んだ値を

        lcd_cmd(0xC0);//２行目の先頭へ
        printf(lcd_data,"Vin=%4.3f V",3.968*((float)AdValue/1023)); //10ビット値を電圧値に換算

        delay_ms(300);

        }


        return 0;

}
//---------------------------------------------------------------------------

//**************************************
//インクルードファイル    1lcd_lib.c
//このファイルは後閑哲也さんが設計されたものです
//**************************************


///////////////////////////////////////////////
//  液晶表示器制御ライブラリ
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去



//////// データ出力サブ関数
void lcd_out(int code, int flag)
{
        output_x((code & 0xF0) | (input_x() & 0x0F));
        if (flag == 0)
                output_high(rs);                //表示データの場合
        else
                output_low(rs);                 //コマンドデータの場合
        delay_cycles(4);                        //NOP 1
        output_high(stb);                       //strobe out
        delay_cycles(8);                        //NOP 2
        output_low(stb);                        //reset strobe
}
//////// １文字表示関数
void lcd_data(int asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        delay_us(50);                           //50μsec待ち
}
/////// コマンド出力関数
void lcd_cmd(int cmd)
{
        lcd_out(cmd, 1);                        //上位４ビット出力
        lcd_out(cmd<<4, 1);                     //下位４ビット出力
        delay_ms(2);                            //2msec待ち
}
/////// 全消去関数
void lcd_clear()
{
        lcd_cmd(0x01);                          //初期化コマンド出力
        delay_ms(15);                           //15msec待ち
}
/////// 初期化関数
void lcd_init()
{
        set_tris_x(mode);                       //モードセット
        delay_ms(15);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(5);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x20, 1);                       //4bit mode set
        delay_ms(1);
        lcd_cmd(0x2E);                          //DL=0 4bit mode
        lcd_cmd(0x08);                          //display off C=D=B=0
        lcd_cmd(0x0D);                          //display on C=D=1 B=0
        lcd_cmd(0x06);                          //entry I/D=1 S=0
        lcd_cmd(0x02);                          //cursor home
}

  　＜プログラム例＞

/*

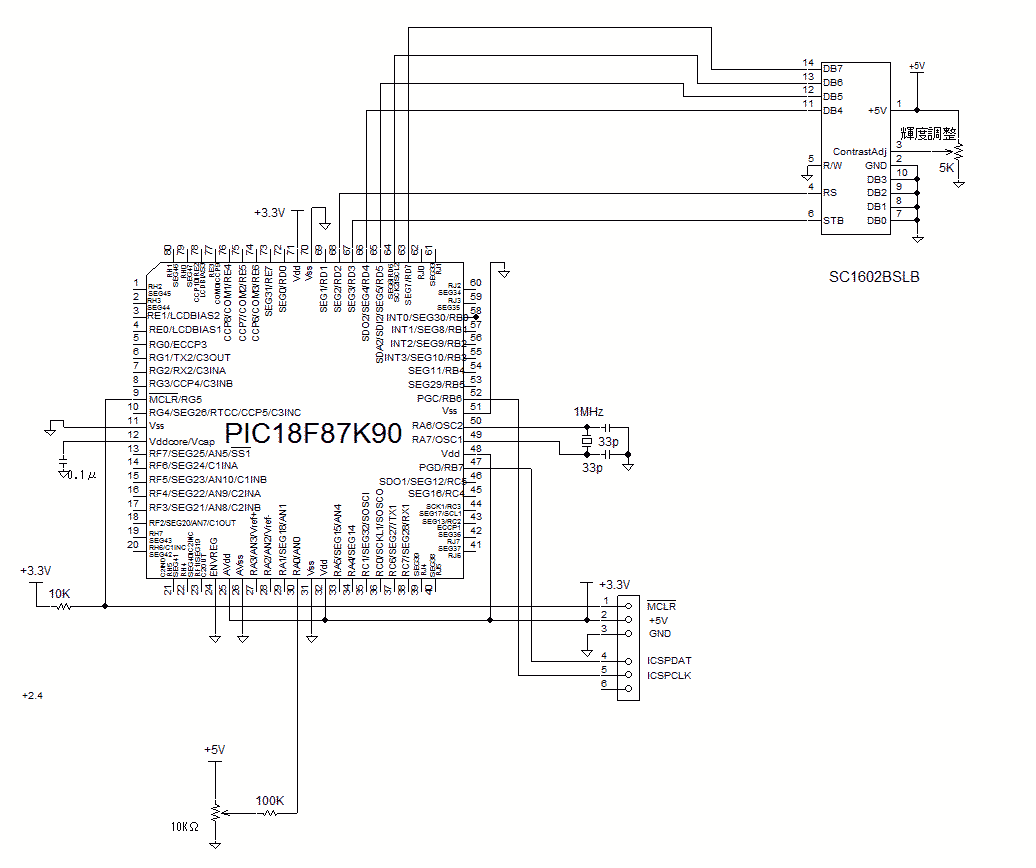

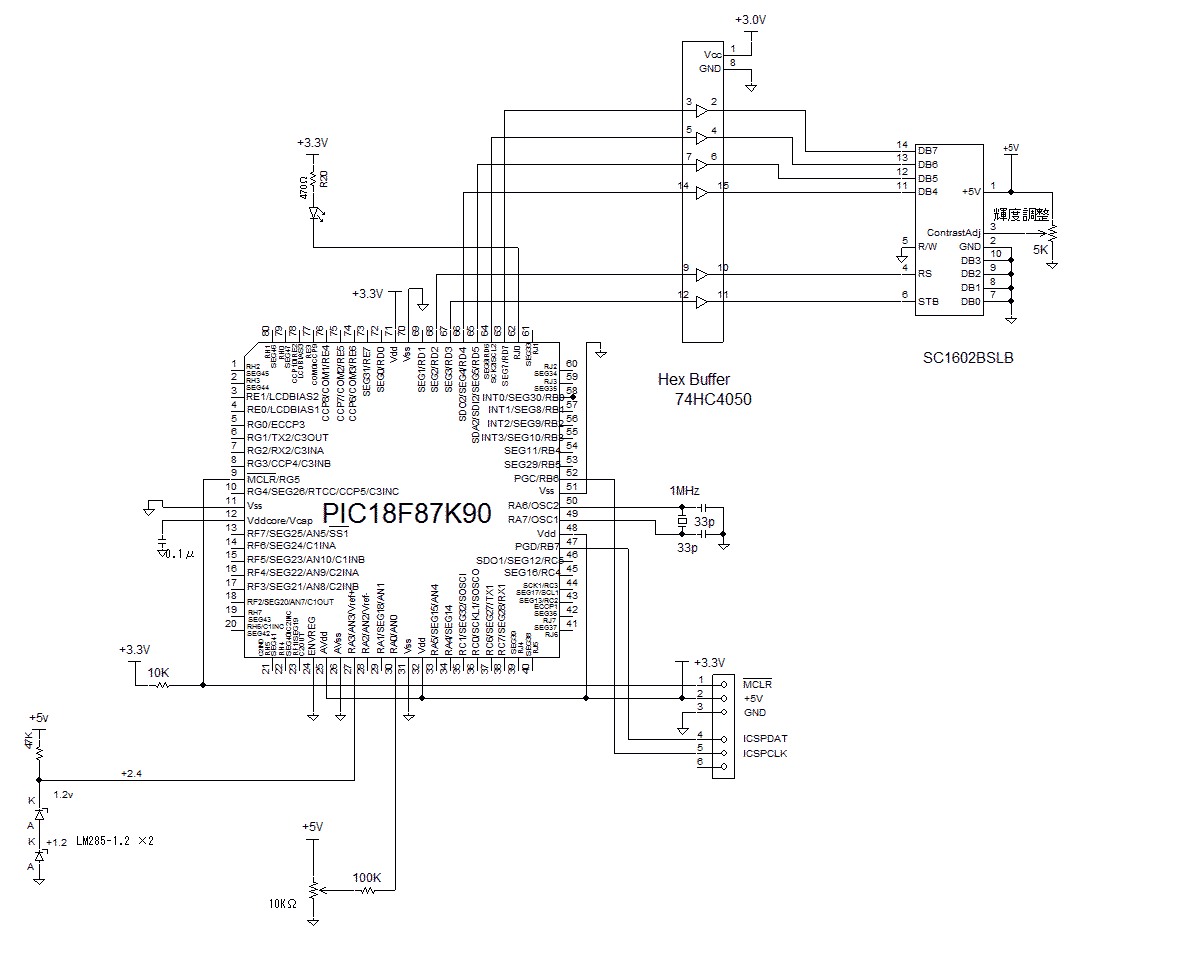

AD コンバータ　１２ビットAD　
                                                                                        PC18F87K90
*/

#include <p18f87K90.h>

#include <stdio.h>
#include <delays.h>
#include <timers.h>
#include <adc.h>

#include "1lcd_lib_C18.h"
#include "1lcd_lib_C18.c"


#pragma config FOSC = XT                //FOSC = HS //　システムクロック＝1MHｚ
#pragma config XINST = OFF
#pragma config  WDTEN = OFF     //ウォッドックタイマ　OFF



unsigned int Count_10msec;

        char tempBuf[17];       //液晶表示データの一時保存レジスタ

    long int ADread;
        char str[17];
        char str2[30];
        float Vin,Vin1000;
        long int Vin1000i;
        int Vi,Vf;




void delay_ms (long int cycle)  //　CCSコンパイラと同じ　delay_ms(long int) 関数を設計
{
        long int i = 0;
        for (i = 0; i < cycle; i++)Delay10TCYx(25);      //  25 x 40μsec = 1000μsec // Delay10TCY():40μsec
}



void lcd_printf(char* str)      //液晶表示補助関数
{
        while(*str)     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;
        }
}




void Ad_Func()  //AD変換読込み　＆　表示
{


                SetChanADC(ADC_CH0);    //チャンネルを切り替える場合
        ConvertADC();
        while( BusyADC());      //AD変換が終わるまで待つ
        ADread = ReadADC();     //AD変換値読込み

                                //液晶へ表示
        lcd_clear();
        sprintf(str,"ADread=%ld",ADread);
        lcd_printf(&str[0]);//  AD変換読込み値を液晶に１行目に表示　　　　読込み値：1023(at 5V)

        Vin = (float)ADread/4095*5.0;
        Vi = (int)Vin;
        Vf =(int)( (Vin - (int)Vin)*100);

        sprintf(&str2[0],"Vin[v]=%d.%d",Vi,Vf); // %f（浮動少数）は未サポート
        lcd_cmd(0xC0);//２行目の先頭へ
        lcd_printf(&str2[0]);// AD変換読込み値を液晶に2行目に表示　　　　読込み値：1023(at 5V)


}


#pragma interrupt my_Func               // 10msec タイマ1　インターバル割り込み
#pragma code isrcode = 0x08
void isr_direct(void)
{ _asm goto my_Func _endasm }
#pragma code
void my_Func(void)
{

        LATJbits.LATJ0 = 0;

        PIR1bits.TMR1IF = 0;    // タイマ1割り込みフラグをクリアする
        WriteTimer1(15536);     // 1μsec ×　4　×　1　×　50000　＝　200000μsec　=　200msec （at システムクロック1MHｚ）
                                                        // 256×256　-　50000　=　15536
        Ad_Func();

        LATJbits.LATJ0 = 1;
}



void main (void)
{
        unsigned char channel=0x00,config1=0x00,config2=0x00,config3=0x00,portconfig=0x00;


        TRISD = 0;
        TRISJ = 0;

        TRISAbits.TRISA0 = 1;
        TRISAbits.TRISA2 = 1;
        TRISAbits.TRISA3 = 1;

        ANCON0 = 0b00001101;    //RA0
        ANCON1 = 0;
        ANCON2 = 0;



    config1 =                                   //ADCON0: A/D CONTROL REGISTER 0
                        ADC_CH0 |                       //AD変換するのチャンネル選択（PIC18Fは同時に複数のAD変換はできない）
                        ADC_INT_OFF |           //AD変換での割込み使用の有無
                        ADC_REF_VDD_INT_VREF_2 |
//                      ADC_REF_VDD_VREFPLUS |  //Vref+の設定　　　外部Ｖref電圧
                        ADC_REF_VDD_VSS ;       //Vref-の設定　　　ＰＩＣの0Ｖ

                                                                //ADCON1: A/D CONTROL REGISTER 1

        config2 =                                       //ADCON2: A/D CONTROL REGISTER 2
                        ADC_FOSC_2 |            //AD変換用クロック　　システムクロックの1/2　
                        ADC_RIGHT_JUST |        //変換結果の保存方法　左詰め　
                        ADC_2_TAD ;                     //AD変換のアクイジションタイム選択　変換クロック時間（=1Tad）×2Tad

        OpenADC(config1,config2,portconfig);



        //ADCON1レジスタ//　電源電圧リファレンスでない場合はADCON1レジスタの書き込みが必要である。　C18のバグ？
        ADCON1bits.TRIGSEL1 = 0;        //
        ADCON1bits.TRIGSEL0 = 0;
        ADCON1bits.VCFG1 = 0;   //01: 外部リファレンス//（参考：10: Vref = 2.048v）
        ADCON1bits.VCFG0 = 1;
        ADCON1bits.VNCFG = 0;   //Vref-: AVss   //PICのGND
                                                        //　★内部リファレンス　及び外部リファレンス共に　Vref- を０Vに接続する必要なし
                                                        //　★差動入力の場合のみ必要
                                                        //　★電源電圧がリファレンス電圧以下になると　まったくおかしなAD変換値となる。　

        ADCON1bits.CHSN2 = 0;   //Vref- としてAVss と外部Vref-を選択した場合は000を選択
        ADCON1bits.CHSN1 = 0;
        ADCON1bits.CHSN0 = 0;


        lcd_init();                                     // LCD初期化
        lcd_cmd(0b00001100);        // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        sprintf(&tempBuf[0],"AD Converter !!"); //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        lcd_cmd(0xC0);//２行目の先頭へ
        sprintf(&tempBuf[0],"     Start2 !!");  //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);



         while (1)
    {
                Ad_Func();
                delay_ms(200);
    }


}




//************************************************
//インクルードファイル    1lcd_lib_C18.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//C18コンパイラ用に変更したものです。
//************************************************
#define         lcd_port                LATD    //DataOutPort    pin : 上位4bit
#define         lcd_stb                 LATDbits.LATD3  //stb OutPort
#define         lcd_rs                  LATDbits.LATD2  // rs OutPort
#define         port_Mode               TRISD   // Port Mode set


void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_out(char code, char flag);





//***********************************************
//インクルードファイル    1lcd_lib_C18.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//C18コンパイラ用に変更したものです。
//***********************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C18コンパイラー
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//////////////////////////////////////////////

#include        "delays.h"
#include        "1lcd_lib_C18.h"


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        port_Mode = 0;  // PIC側の　DataPort、stbPort、 rsPort を出力モードに設定
        lcd_port = code & 0xF0;
        if (flag == 0)
                lcd_rs = 1;                     //表示データの場合
        else
                lcd_rs = 0;                     //コマンドデータの場合

        Delay10TCYx(1);                 //10NOP
        lcd_stb = 1;                    //strobe out
        Delay10TCYx(1);                 //10NOP
        lcd_stb = 0;                    //reset strobe
}


//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        Delay10TCYx(50);                        //500NOP (50μsec待ち at 40MHz)
}


/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                //上位４ビット出力
        lcd_out(cmd<<4, 1);             //下位４ビット出力
        if((cmd & 0x03) != 0)
                Delay10KTCYx(2);                //2msec待ち at 40MHz
        else
                Delay10TCYx(50);                //50usec待ち at 40MHz
}


/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  //初期化コマンド出力
//  Delay10KTCYx(15);           //15msec待ち at 40MHz
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(5);                //5msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x20, 1);               //4bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_cmd(0x2E);                  //DL=0 4bit mode
        lcd_cmd(0x08);                  //display off C=D=B=0
        lcd_cmd(0x0D);                  //display on C=D=1 B=0
        lcd_cmd(0x06);                  //entry I/D=1 S=0
        lcd_cmd(0x01);                  //all clear
}

AD変換値								理論値
被測定電圧＼PIC電源電圧	1.6v	1.8v	2.0v	2.5v	3.0v	3.3v	5.0v
0.5v	3793	3860	3888	845	810	810	880	4095　×　0.5/2.4　＝　853
1.0v	3807	3883	3916	1653	1668	1681	1700	4095　×　10/2.4　＝　1706
1.8v	3825	3900	3944	2948	2971	2950	2953	4095　×　1.8/2.4　＝　3071

  　＜プログラム例＞

/*
------------------------------------------------------------------
PIC16F877

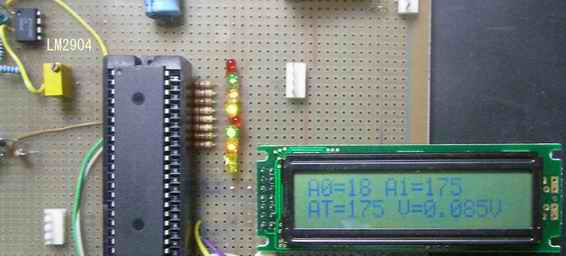

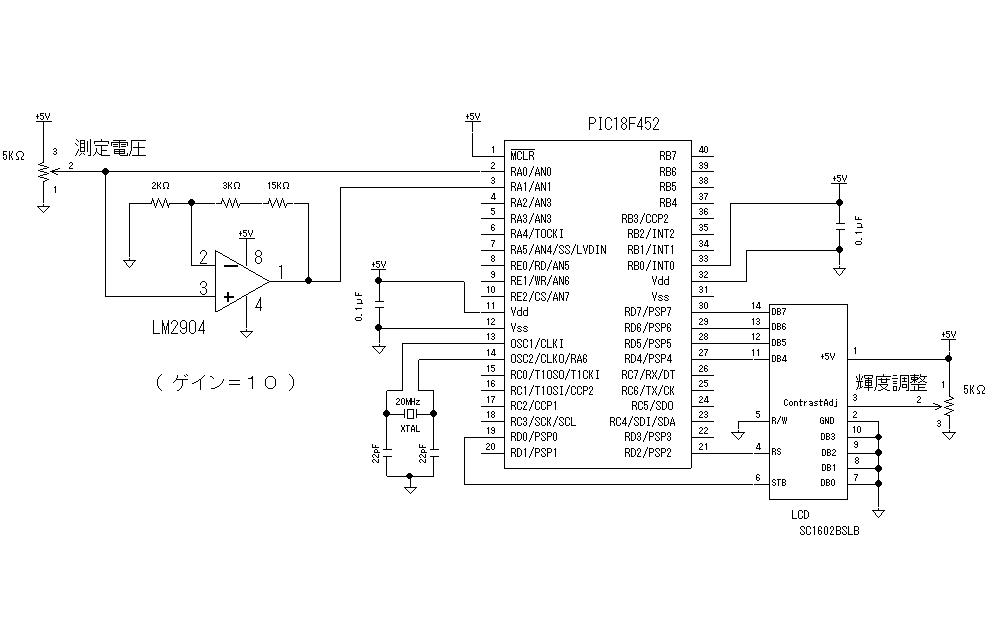

 小さな値はアナログアンプ(ゲイン＝10倍）で増幅後AD変換してよむ
　ADコンバータを２つ使い小さな電圧検出の分解能をあげる
--------------------------------------------------------------------
*/


#include "16f877.h"
#device ADC=10
#use delay(clock=20000000)
#FUSES  HS,NOWDT,NOPROTECT,PUT,BROWNOUT,NOLVP
#byte   port_b=6                //Bポートレジスタ（６番地）を　変数port_bに対応させる

#use fast_io(D)
//////// Port define and link LCD library
#define mode     0

//   液晶
#define input_x         input_D
#define output_x        output_D
#define set_tris_x      set_tris_D
#define rs PIN_D2       //chip select
#define stb PIN_D0      //strobe

#include <1lcd_lib.c>



main(){
        unsigned long int A0,A1,AT;

        set_tris_b(0);
        setup_adc_ports(ALL_ANALOG);    //AN0 AN1をAN3に入力される電圧を基準にA/D変換ポートに設定
        setup_adc(ADC_CLOCK_INTERNAL);  //逐次変換して比較する時、内部クロックを使用する

        lcd_init();
        lcd_cmd(0b00001100);                    // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        printf(lcd_data,"start!!");
        delay_ms(2000);

        lcd_clear();

        while(1)
        {

                set_adc_channel(0);             // チャンネルAN0のADコンバータ変換開始
                delay_us(50);                   //A/D変換されたデジタル値がセットされるまでの時間（トータルセトリング時間）＋αの時間だけ待ちます　
                A0 = read_adc();        //A/D変換された値を読み込み、符号なし整数の変数にセットします

                set_adc_channel(1);             // チャンネルAN1のADコンバータ変換開始
                delay_us(50);                   //A/D変換されたデジタル値がセットされるまでの時間（トータルセトリング時間）＋αの時間だけ待ちます　
                A1 = read_adc();        //A/D変換された値を読み込み、符号なし整数の変数にセットします

                lcd_clear();//　液晶オールクリア
                printf(lcd_data,"A0=%lu A1=%lu",A0,A1);//読み込んだ値を表示

                if(A0>= 52)
                {
                        AT = A0;                //5％以上ならA0から読み込んだ値をつかう 　　1023 ×　0.05　=　51.15
                                                        //5V×0.05　＝　0.25V　　　　　0.25V　×　10（＝ｱﾝﾌﾟゲイン）　=　2.5V
                                                        //　2.5V　　＜　　3.5V（ｱﾝﾌﾟ飽和電圧）
                        lcd_cmd(0xC0);//２行目の先頭へ
                        printf(lcd_data,"AT=%lu V=%4.3f",AT,5*((float)AT/1023)); //10ビット値を電圧値に換算
                }
                else
                {
                        AT = A1;
                        lcd_cmd(0xC0);//２行目の先頭へ
                        printf(lcd_data,"AT=%lu V=%4.3fV",AT,5*((float)AT/1023/10)); //10ビット値を電圧値に換算
                }
                delay_ms(300);

        }


        return 0;

}
//---------------------------------------------------------------------------

//**************************************
//インクルードファイル    1lcd_lib.c
//このファイルは後閑哲也さんが設計されたものです
//**************************************


///////////////////////////////////////////////
//  液晶表示器制御ライブラリ
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去



//////// データ出力サブ関数
void lcd_out(int code, int flag)
{
        output_x((code & 0xF0) | (input_x() & 0x0F));
        if (flag == 0)
                output_high(rs);                //表示データの場合
        else
                output_low(rs);                 //コマンドデータの場合
        delay_cycles(4);                        //NOP 1
        output_high(stb);                       //strobe out
        delay_cycles(8);                        //NOP 2
        output_low(stb);                        //reset strobe
}
//////// １文字表示関数
void lcd_data(int asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        delay_us(50);                           //50μsec待ち
}
/////// コマンド出力関数
void lcd_cmd(int cmd)
{
        lcd_out(cmd, 1);                        //上位４ビット出力
        lcd_out(cmd<<4, 1);                     //下位４ビット出力
        delay_ms(2);                            //2msec待ち
}
/////// 全消去関数
void lcd_clear()
{
        lcd_cmd(0x01);                          //初期化コマンド出力
        delay_ms(15);                           //15msec待ち
}
/////// 初期化関数
void lcd_init()
{
        set_tris_x(mode);                       //モードセット
        delay_ms(15);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(5);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x30, 1);                       //8bit mode set
        delay_ms(1);
        lcd_out(0x20, 1);                       //4bit mode set
        delay_ms(1);
        lcd_cmd(0x2E);                          //DL=0 4bit mode
        lcd_cmd(0x08);                          //display off C=D=B=0
        lcd_cmd(0x0D);                          //display on C=D=1 B=0
        lcd_cmd(0x06);                          //entry I/D=1 S=0
        lcd_cmd(0x02);                          //cursor home
}

  　＜プログラム例＞
/*

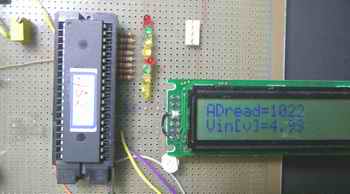

　　C18コンパイラ

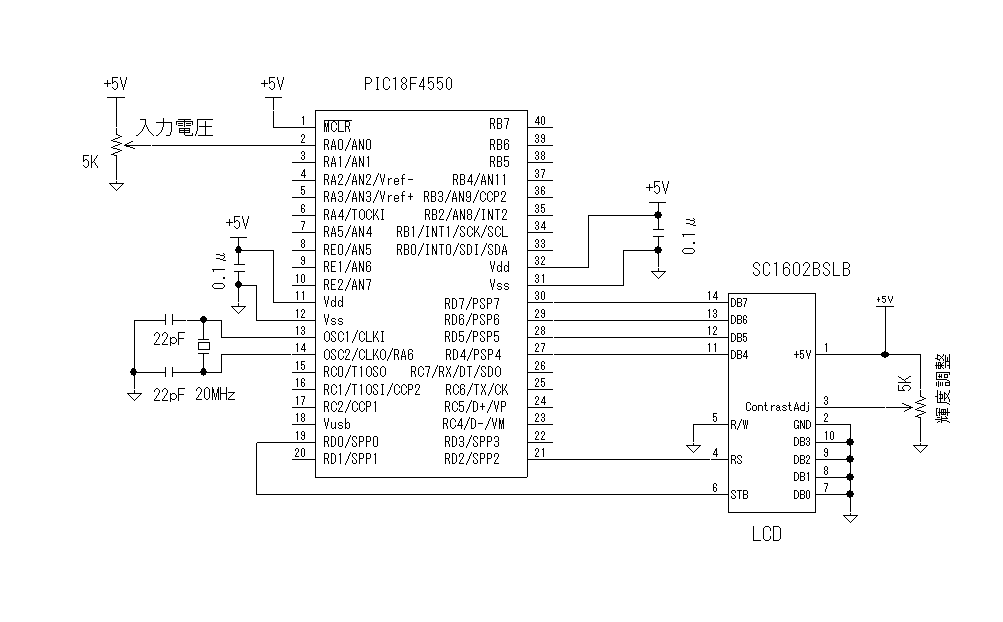

　　　　　PIC18F4550　内臓AD変換回路読込み
*/

#include <p18f4550.h>
#include <adc.h>
#include <delays.h>
#include <stdio.h>
#include <stdlib.h>

#include "1lcd_lib_C18.h"
#include "1lcd_lib_C18.c"

#pragma config PLLDIV = 5       //96MHz PLL Prescalar(1、2、3、4、5、6、10、12のみ） :　外部周波数÷4MHｚ
                                                        //20MHz ÷ 5 = 4MHz → 96MHｚ（=4MHz×24 :固定）
#pragma config USBDIV = 2       // Full Speed USB Clock Source Selection : 2(constant)
#pragma config CPUDIV = OSC1_PLL2       //CPU System Clock Postscaler
                                                                        //　PICのシステムクロック周波数：48MHｚ（=96MHz ÷2）
#pragma config FOSC = HS //　システムクロック＝20MHｚ
//#pragma config FOSC = HSPLL_HS        //　システムクロック＝48MHｚ


#pragma config WDT = OFF
#pragma config LVP = OFF



void lcd_printf(char* str)      //液晶表示補助関数
{
        while(*str)     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;
        }
}



void Ad_Func()  //AD変換読込み　＆　表示
{
        int ADread;
        char str[17];
        char str2[30];
        float Vin,Vin1000;
        long int Vin1000i;
        int Vi,Vf;



//      SetChanADC(ADC_CH1);    //チャンネルを切り替える場合
        ConvertADC();
        while( BusyADC());      //AD変換が終わるまで待つ
        ADread = ReadADC();     //AD変換値読込み

                                //液晶へ表示
        lcd_clear();
        sprintf(str,"ADread=%d",ADread);
        lcd_printf(&str[0]);//  AD変換読込み値を液晶に１行目に表示　　　　読込み値：1023(at 5V)

        Vin = (float)ADread/1023*5;
        Vi = (int)Vin;
        Vf =(int)( (Vin - (int)Vin)*100);

        sprintf(&str2[0],"Vin[v]=%d.%d",Vi,Vf); // %f（浮動少数）は未サポート
        lcd_cmd(0xC0);//２行目の先頭へ
        lcd_printf(&str2[0]);// AD変換読込み値を液晶に2行目に表示　　　　読込み値：1023(at 5V)

        Delay10KTCYx(100);      //200msec 毎に読込み　
                                                // 10KT：0.05μsec×４×10000＝2000μsec＝2msec
}



void main (void)
{
        char tempBuf[17];       //液晶表示データの一時保存レジスタ

        OpenADC(ADC_FOSC_64 &           //AD変換用クロック　　システムクロックの1/64　0.05μsec×64＝3.2μsec　>=　1.6μsec　→　OK
                        ADC_RIGHT_JUST &        //変換結果の保存方法　左詰め　
                        ADC_8_TAD,              //AD変換のアクイジションタイム選択　3.2μsec（=1Tad）×8Tad=25.6μsec　＞＝　12.8μsec　→　OK
                        ADC_CH0 &                       //AD変換するのチャンネル選択（PIC18Fは同時に複数のAD変換はできない）
                        ADC_INT_OFF &           //AD変換での割込み使用の有無
                        ADC_VREFPLUS_VDD &      //Vref+の設定　　　ＰＩＣの電源電圧と同じ：ADC_VREFPLUS_VDD 　or　外部（ＡＮ３）の電圧：ADC_VREFPLUS_EXT
                        ADC_VREFMINUS_VSS,      //Vref-の設定　　　ＰＩＣの0Ｖ：ADC_VREFMINUS_VSS    or　外部（AN2)の電圧：ADC_VREFMINUS_EXT
                        0b1110  //ポートのアナログ・デジタル選択　（ADCON1の下位４ビットを記載）　　AN0のみアナログポートを選択、他はデジタルポートを選択
                                        //例 　アナログポートが　AN0のみ → 0b1110　　、AN0 & AN1　→　0b1011、 AN0 & AN1 & AN2 →1100　他　詳細データシート参照
                        );


        Delay10KTCYx(25);//50msec液晶立ち上がりを待つ　 10KT：0.05μsec×４×10000＝2000μsec＝2msec
        lcd_init();                                     // LCD初期化
        lcd_cmd(0b00001100);        // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        sprintf(&tempBuf[0],"AD Converter !!"); //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        lcd_cmd(0xC0);//２行目の先頭へ
        sprintf(&tempBuf[0],"     Start2 !!");  //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        while (1)
    {
                Ad_Func();
    }
        CloseADC();

}


//*************************************************************************
//インクルードファイル    1lcd_lib_C18.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ
//1lcd_lib.cをC18コンパイラ用に変更したものです。
//*************************************************************************
#define         lcd_port                LATD    //DataOutPort    pin : 上位4bit
#define         lcd_stb                 LATDbits.LATD0  //stb OutPort
#define         lcd_rs                  LATDbits.LATD2  // rs OutPort
#define         port_Mode               TRISD   // Port Mode set


void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_out(char code, char flag);



//**************************************************************************
//インクルードファイル    1lcd_lib_C18.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ
//1lcd_lib.cをC18コンパイラ用に変更したものです。
//**************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C18コンパイラー
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//////////////////////////////////////////////

#include        "delays.h"
#include        "1lcd_lib_C18.h"


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        port_Mode = 0;  // PIC側の　DataPort、stbPort、 rsPort を出力モードに設定
        lcd_port = code & 0xF0;
        if (flag == 0)
                lcd_rs = 1;                     //表示データの場合
        else
                lcd_rs = 0;                     //コマンドデータの場合

        Delay10TCYx(1);                 //10NOP
        lcd_stb = 1;                    //strobe out
        Delay10TCYx(1);                 //10NOP
        lcd_stb = 0;                    //reset strobe
}


//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        Delay10TCYx(50);                        //500NOP (50μsec待ち at 40MHz)
}


/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                //上位４ビット出力
        lcd_out(cmd<<4, 1);             //下位４ビット出力
        if((cmd & 0x03) != 0)
                Delay10KTCYx(2);                //2msec待ち at 40MHz
        else
                Delay10TCYx(50);                //50usec待ち at 40MHz
}


/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  //初期化コマンド出力
//      Delay10KTCYx(15);           //15msec待ち at 40MHz
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(5);                //5msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x20, 1);               //4bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_cmd(0x2E);                  //DL=0 4bit mode
        lcd_cmd(0x08);                  //display off C=D=B=0
        lcd_cmd(0x0D);                  //display on C=D=1 B=0
        lcd_cmd(0x06);                  //entry I/D=1 S=0
        lcd_cmd(0x01);                  //all clear
}

  　＜プログラム例＞

/*
　　C18コンパイラ

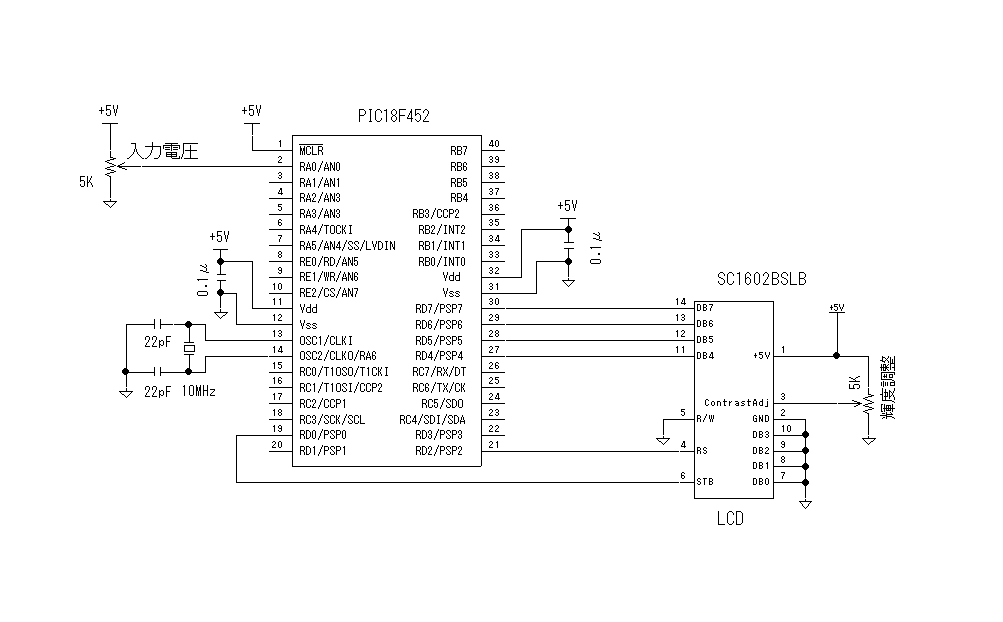

　　　　　PIC18F452　内臓AD変換回路読込み
*/

#include <p18f452.h>
#include <adc.h>
#include <delays.h>
#include <stdio.h>
#include <stdlib.h>

#include "1lcd_lib_C18.h"
#include "1lcd_lib_C18.c"


#pragma config OSC = HSPLL      // f = 40MHz ( ＝ 10MHz ×　4（PLL)）
#pragma config WDT = OFF
#pragma config LVP = OFF




void lcd_printf(char* str)      //液晶表示補助関数
{
        while(*str)     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;
        }
}



void Ad_Func()  //AD変換読込み　＆　表示
{
        int ADread;
        char str[17];
        char str2[30];
        float Vin,Vin1000;
        long int Vin1000i;
        int Vi,Vf;



//      SetChanADC(ADC_CH1);    //チャンネルを切り替える場合
        ConvertADC();
        while( BusyADC());      //AD変換が終わるまで待つ
        ADread = ReadADC();     //AD変換値読込み

                                //液晶へ表示
        lcd_clear();
        sprintf(str,"ADread=%d",ADread);
        lcd_printf(&str[0]);//  AD変換読込み値を液晶に１行目に表示　　　　読込み値：1023(at 5V)

        Vin = (float)ADread/1023*5;
        Vi = (int)Vin;
        Vf =(int)( (Vin - (int)Vin)*100);

        sprintf(&str2[0],"Vin[v]=%d.%d",Vi,Vf); // %f（浮動少数）は未サポート
        lcd_cmd(0xC0);//２行目の先頭へ
        lcd_printf(&str2[0]);// AD変換読込み値を液晶に2行目に表示　　　　読込み値：1023(at 5V)

        Delay10KTCYx(100);      //200msec 毎に読込み　
                                                // 10KT：0.05μsec×４×10000＝2000μsec＝2msec
}



void main (void)
{
        char tempBuf[17];       //液晶表示データの一時保存レジスタ

        OpenADC(ADC_FOSC_64 &           //AD変換用クロック　　システムクロックの1/64　0.05μsec×64＝3.2μsec　>=　1.6μsec　→　OK
                        ADC_RIGHT_JUST &        //変換結果の保存方法　左詰め　
                        ADC_1ANA_0REF,          //AD変換のアクイジションタイム選択　3.2μsec（=1Tad）×8Tad=25.6μsec　＞＝　12.8μsec　→　OK
                        ADC_CH0 &                       //AD変換するのチャンネル選択（PIC18Fは同時に複数のAD変換はできない）
                        ADC_INT_OFF                     //AD変換での割込み使用の有無
                        );
        ADCON1 = (ADCON1 & 0xF0) | 0b00001110;  //0b1110 →　アナログ端子RA0のみ　+Vref=Vdd -Vrerf=GND
                                                                //  ADCON1の下位４ビットで端子の属性を指定する　→　アナログ端子、デジタル端子、+Vref端子、-Vref端子
                                                                //例　  　0b1111　→　RA0のみアナログ端子、+Vref端子=RA3、-Vref=RA2
                                                                //　　　　　 0b0100 → RA0、RA1,RA3アナログ端子　　+Vref=Vdd -Vrerf=GND　　他　詳細18F452のデータシート参照　


        Delay10KTCYx(25);//50msec液晶立ち上がりを待つ　 10KT：0.05μsec×４×10000＝2000μsec＝2msec
        lcd_init();                                     // LCD初期化
        lcd_cmd(0b00001100);        // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        sprintf(&tempBuf[0],"AD Converter !!"); //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        lcd_cmd(0xC0);//２行目の先頭へ
        sprintf(&tempBuf[0],"     Start2 !!");  //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        while (1)
    {
                Ad_Func();
    }
        CloseADC();

}



//*************************************************************************
//インクルードファイル    1lcd_lib_C18.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ
//1lcd_lib.cをC18コンパイラ用に変更したものです。
//*************************************************************************
#define         lcd_port                LATD    //DataOutPort    pin : 上位4bit
#define         lcd_stb                 LATDbits.LATD0  //stb OutPort
#define         lcd_rs                  LATDbits.LATD2  // rs OutPort
#define         port_Mode               TRISD   // Port Mode set


void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_out(char code, char flag);



//**************************************************************************
//インクルードファイル    1lcd_lib_C18.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ
//1lcd_lib.cをC18コンパイラ用に変更したものです。
//**************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C18コンパイラー
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//////////////////////////////////////////////

#include        "delays.h"
#include        "1lcd_lib_C18.h"


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        port_Mode = 0;  // PIC側の　DataPort、stbPort、 rsPort を出力モードに設定
        lcd_port = code & 0xF0;
        if (flag == 0)
                lcd_rs = 1;                     //表示データの場合
        else
                lcd_rs = 0;                     //コマンドデータの場合

        Delay10TCYx(1);                 //10NOP
        lcd_stb = 1;                    //strobe out
        Delay10TCYx(1);                 //10NOP
        lcd_stb = 0;                    //reset strobe
}


//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        Delay10TCYx(50);                        //500NOP (50μsec待ち at 40MHz)
}


/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                //上位４ビット出力
        lcd_out(cmd<<4, 1);             //下位４ビット出力
        if((cmd & 0x03) != 0)
                Delay10KTCYx(2);                //2msec待ち at 40MHz
        else
                Delay10TCYx(50);                //50usec待ち at 40MHz
}


/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  //初期化コマンド出力
//      Delay10KTCYx(15);           //15msec待ち at 40MHz
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(5);                //5msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x20, 1);               //4bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_cmd(0x2E);                  //DL=0 4bit mode
        lcd_cmd(0x08);                  //display off C=D=B=0
        lcd_cmd(0x0D);                  //display on C=D=1 B=0
        lcd_cmd(0x06);                  //entry I/D=1 S=0
        lcd_cmd(0x01);                  //all clear
}

  　＜プログラム例＞

/*
AD コンバータ　１２ビットAD　
                                                                                        PC18F87K90
*/

#include <p18f87K90.h>

#include <stdio.h>
#include <delays.h>
#include <timers.h>
#include <adc.h>

#include "1lcd_lib_C18.h"
#include "1lcd_lib_C18.c"


#pragma config FOSC = XT                //FOSC = HS //　システムクロック＝1MHｚ
#pragma config XINST = OFF
#pragma config  WDTEN = OFF     //ウォッドックタイマ　OFF



unsigned int Count_10msec;

        char tempBuf[17];       //液晶表示データの一時保存レジスタ

    long int ADread;
        char str[17];
        char str2[30];
        float Vin,Vin1000;
        long int Vin1000i;
        int Vi,Vf;




void delay_ms (long int cycle)  //　CCSコンパイラと同じ　delay_ms(long int) 関数を設計
{
        long int i = 0;
        for (i = 0; i < cycle; i++)Delay10TCYx(25);      //  25 x 40μsec = 1000μsec // Delay10TCY():40μsec
}



void lcd_printf(char* str)      //液晶表示補助関数
{
        while(*str)     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;
        }
}




void Ad_Func()  //AD変換読込み　＆　表示
{


                SetChanADC(ADC_CH0);    //チャンネルを切り替える場合
        ConvertADC();
        while( BusyADC());      //AD変換が終わるまで待つ
        ADread = ReadADC();     //AD変換値読込み

                                //液晶へ表示
        lcd_clear();
        sprintf(str,"ADread=%ld",ADread);
        lcd_printf(&str[0]);//  AD変換読込み値を液晶に１行目に表示　　　　読込み値：1023(at 5V)

        Vin = (float)ADread/4095*3.3;
        Vi = (int)Vin;
        Vf =(int)( (Vin - (int)Vin)*100);

        sprintf(&str2[0],"Vin[v]=%d.%d",Vi,Vf); // %f（浮動少数）は未サポート
        lcd_cmd(0xC0);//２行目の先頭へ
        lcd_printf(&str2[0]);// AD変換読込み値を液晶に2行目に表示　　　　読込み値：1023(at 5V)


}


#pragma interrupt my_Func               // 10msec タイマ1　インターバル割り込み
#pragma code isrcode = 0x08
void isr_direct(void)
{ _asm goto my_Func _endasm }
#pragma code
void my_Func(void)
{

        LATJbits.LATJ0 = 0;

        PIR1bits.TMR1IF = 0;    // タイマ1割り込みフラグをクリアする
        WriteTimer1(15536);     // 1μsec ×　4　×　1　×　50000　＝　200000μsec　=　200msec （at システムクロック1MHｚ）
                                                        // 256×256　-　50000　=　15536
        Ad_Func();

        LATJbits.LATJ0 = 1;
}



void main (void)
{
        unsigned char channel=0x00,config1=0x00,config2=0x00,config3=0x00,portconfig=0x00;


        TRISD = 0;
        TRISJ = 0;

        TRISAbits.TRISA0 = 1;
        TRISAbits.TRISA3 = 1;

        ANCON0 = 0b00001001;    //RA0
        ANCON1 = 0;
        ANCON2 = 0;


    config1 =                                   //ADCON0: A/D CONTROL REGISTER 0
                        ADC_CH0 |                       //AD変換するのチャンネル選択（PIC18Fは同時に複数のAD変換はできない）
                        ADC_INT_OFF |           //AD変換での割込み使用の有無
                        ADC_REF_VDD_VDD |       //Vref+の設定　　　ＰＩＣのＶcc
                        ADC_REF_VDD_VSS ;       //Vref-の設定　　　ＰＩＣの0Ｖ

                                                                //ADCON1: A/D CONTROL REGISTER 1

        config2 =                                       //ADCON2: A/D CONTROL REGISTER 2
                        ADC_FOSC_2 |            //AD変換用クロック　　システムクロックの1/2　
                        ADC_RIGHT_JUST |        //変換結果の保存方法　左詰め　
                        ADC_2_TAD ;                     //AD変換のアクイジションタイム選択　変換クロック時間（=1Tad）×2Tad

        OpenADC(config1,config2,portconfig);




        lcd_init();                                     // LCD初期化
        lcd_cmd(0b00001100);        // カーソル:OFF    ブﾘﾝｸ:OFF
        lcd_clear();
        sprintf(&tempBuf[0],"AD Converter !!"); //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);

        lcd_cmd(0xC0);//２行目の先頭へ
        sprintf(&tempBuf[0],"     Start2 !!");  //文字列としてバッファーに収納
        lcd_printf(&tempBuf[0]);



         while (1)
    {
                Ad_Func();
                delay_ms(200);
    }


}




//************************************************
//インクルードファイル    1lcd_lib_C18.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//C18コンパイラ用に変更したものです。
//************************************************
#define         lcd_port                LATD    //DataOutPort    pin : 上位4bit
#define         lcd_stb                 LATDbits.LATD3  //stb OutPort
#define         lcd_rs                  LATDbits.LATD2  // rs OutPort
#define         port_Mode               TRISD   // Port Mode set


void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_out(char code, char flag);





//***********************************************
//インクルードファイル    1lcd_lib_C18.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//C18コンパイラ用に変更したものです。
//***********************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C18コンパイラー
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//////////////////////////////////////////////

#include        "delays.h"
#include        "1lcd_lib_C18.h"


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        port_Mode = 0;  // PIC側の　DataPort、stbPort、 rsPort を出力モードに設定
        lcd_port = code & 0xF0;
        if (flag == 0)
                lcd_rs = 1;                     //表示データの場合
        else
                lcd_rs = 0;                     //コマンドデータの場合

        Delay10TCYx(1);                 //10NOP
        lcd_stb = 1;                    //strobe out
        Delay10TCYx(1);                 //10NOP
        lcd_stb = 0;                    //reset strobe
}


//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        Delay10TCYx(50);                        //500NOP (50μsec待ち at 40MHz)
}


/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                //上位４ビット出力
        lcd_out(cmd<<4, 1);             //下位４ビット出力
        if((cmd & 0x03) != 0)
                Delay10KTCYx(2);                //2msec待ち at 40MHz
        else
                Delay10TCYx(50);                //50usec待ち at 40MHz
}


/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  //初期化コマンド出力
//  Delay10KTCYx(15);           //15msec待ち at 40MHz
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(5);                //5msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_out(0x20, 1);               //4bit mode set
        Delay10KTCYx(1);                //1msec待ち at 40MHz
        lcd_cmd(0x2E);                  //DL=0 4bit mode
        lcd_cmd(0x08);                  //display off C=D=B=0
        lcd_cmd(0x0D);                  //display on C=D=1 B=0
        lcd_cmd(0x06);                  //entry I/D=1 S=0
        lcd_cmd(0x01);                  //all clear
}



　

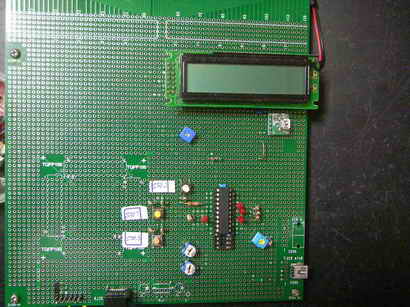

  　＜プログラム例＞

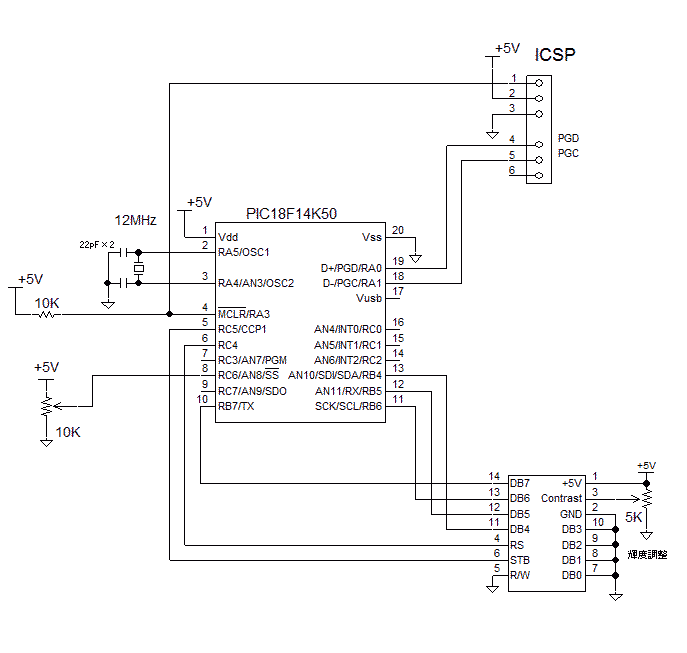

//AD コンバータ　
//　　　　　　　　　　　　　チャンネルAN8（RC6）

#include <p18f14K50.h>
#include <xc.h>

#include    <stdio.h>
#include    <stdarg.h>

#include "lcd_lib_XC8.h"

#define _XTAL_FREQ  48000000        //PLL ON  Periferal= 12MHz x 4 = 48MHz

#pragma config CPUDIV = NOCLKDIV ,USBDIV = OFF,PCLKEN = ON
#pragma config FOSC = HS,PLLEN = ON, HFOFST = OFF           //PLL ON  Periferal= 12MHz x 4 = 48MHz
#pragma config PWRTEN = ON, BOREN = OFF, MCLRE = OFF, BORV = 30
#pragma config WDTEN = OFF,LVP = OFF,FCMEN = OFF, IESO = OFF
#pragma config CP0 = OFF,XINST = OFF
#pragma config STVREN = OFF, BBSIZ = OFF,CPB = OFF,CP1 = OFF,CPD = OFF  //省略するとwarnig がでる
#pragma config WRT0 = OFF,WRT1 = OFF,WRTC = OFF,WRTB = OFF,EBTR0 = OFF,EBTR1 = OFF,EBTRB = OFF //省略するとwarnig がでる


char Buf[17];   //液晶表示データの一時保存レジスタ
int Mode = 0;

int ADread;
float Vin,Vin1000;
long int Vin1000i;
int Vi,Vf;

void delay_ms(unsigned short msec)        //1msec遅延関数
{
        unsigned short i;

        for(i=0; i<msec; i++)
        __delay_ms(1);  // __delay_ms(n); //n = 1?16
 //     __delay_us(1);  //__delay_us(n); //n = 1?16426    //1μsec遅延関数

}

void lcd_printf(char* str)      //液晶表示補助関数
{
        while(*str)     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;
        }
}

void AdFunc(void)
{
     char* pStr;

        ADCON0 = 0b00100001;   //AN8(RC6)選択、ADコンバータ有効化
        ADCON0bits.GO = 1;              // AD変換開始
        while (ADCON0bits.GO);          // AD変換完了待ち
        ADread = ADRESL+(ADRESH*256);   // 10bitの値に変換

                                //液晶へ表示
        lcd_clear();
        pStr = &Buf[0];
        sprintf(pStr,"ADread=%d",ADread);
        lcd_printf(pStr);//  AD変換読込み値を液晶に１行目に表示　　　　読込み値：1023(at 5V)

        Vin = (float)ADread/1023*5;
        Vi = (int)Vin;
        Vf =(int)( (Vin - (int)Vin)*100);

        sprintf(pStr,"Vin[v]=%d.%d",Vi,Vf); // %f（浮動少数）は未サポート
        lcd_cmd(0xC0);//２行目の先頭へ
        lcd_printf(pStr);// AD変換読込み値を液晶に2行目に表示　　　　読込み値：1023(at 5V)

}



int main()
{
    char* pStr;

    ANSEL = 0x00;                                       // デジタルに設定
    ANSEL = 0x00;                                       // デジタルに設定
    ANSELH =0b00000011;     // RC6(AN8),RC7(AM9)のみアナログ

  // ADC初期化
  //  ADCON0 = 0;                       // 停止
    ADCON0bits.ADON = 0;                //ADC: Disable

//  ADCON1 = 0;                                         // VDD-Vss
    ADCON1bits.PVCFG0 = 0;      // Vref+ = Vdd  //Positive Voltage Reference select bit
    ADCON1bits.PVCFG1 = 0;      //
    ADCON1bits.NVCFG0 = 0;      //Vref- = GND   //Negative Voltage Reference select bit
    ADCON1bits.NVCFG1 = 0;


 //   ADCON2 = 0xBE;                                    // 右詰め,20Tad,Fosc/64

    ADCON2bits.ADFM = 1;     //右詰め
    ADCON2bits.ADCS0 = 0;   //110: FOSC/64  //AD変換用クロック選択  //A/D Conversion Clock Select bits
    ADCON2bits.ADCS1 = 1;
    ADCON2bits.ADCS2 = 1;

    ADCON2bits.ACQT0 = 1;    //20TAD;   //TAD(AD変換用クロック周期）×20 //アクイジションタイム（充電時間）
                            ///A/D Acquisition time select bits. Acquisition time is the duration that the A/D charge
    ADCON2bits.ACQT1 = 1;    //holding capacitor remains connected to A/D channel from the instant the GO/DONE bit is
    ADCON2bits.ACQT2 = 1;    //set until conversions begins.

    TRISC = 0b11000000;
    TRISB = 0;

    lcd_init();                                 // LCD初期化
    lcd_cmd(0b00001100);        // カーソル:OFF    ブﾘﾝｸ:OFF
    lcd_clear();
    pStr = &Buf[0];

    lcd_cmd(0x80);      //1行目の先頭へ
    sprintf(pStr,"XC8");        //文字列としてバッファーに収納
    lcd_printf(pStr);

    lcd_cmd(0xC0);//２行目の先頭へ
    sprintf(pStr,"  A/D  Start !!");    //文字列としてバッファーに収納
    lcd_printf(pStr);

    delay_ms(2000);

    while(1)
    {
        AdFunc();
        delay_ms(500);
    }
    return 0;
}

//************************************************
//インクルードファイル    lcd_lib_XC8.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//XC8コンパイラ用に変更したものです。
//************************************************

// LCDポート設定
#define lcd_port_DB7    LATBbits.LATB7  //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATBbits.LATB6  //LCDのDB6（13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATBbits.LATB5  //LCDのDB5 (12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATBbits.LATB4  //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_stb         LATCbits.LATC5  //stb OutPort
#define lcd_rs          LATCbits.LATC4  // rs OutPort


void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_out(char code, char flag);



//***********************************************
//インクルードファイル    lcd_lib_XC8.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリを
//XC8コンパイラ用に変更したものです。
//***********************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C18コンパイラー
//  内蔵関数は以下
//    lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//////////////////////////////////////////////

#include    "lcd_lib_XC8.h"
#include    <p18f14K50.h>
#include <stdio.h>
#include <stdlib.h>

#define _XTAL_FREQ  48000000

//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        //port_Mode = 0;        // PIC側の　DataPort、stbPort、 rsPort を出力モードに設定

        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;



        //lcd_port = code & 0xF0;

        if (flag == 0)
                lcd_rs = 1;                     //表示データの場合
        else
                lcd_rs = 0;                     //コマンドデータの場合


        _delay(10);     //Delay10TCYx(1);                       //10NOP

        lcd_stb = 1;                    //strobe out
        _delay(10);     //Delay10TCYx(1);                       //10NOP
        lcd_stb = 0;                    //reset strobe
}


//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);                       //上位４ビット出力
        lcd_out(asci<<4, 0);            //下位４ビット出力
        _delay(500);    //Delay10TCYx(50);                      //500NOP (50μsec待ち at 40MHz)
}


/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                //上位４ビット出力
        lcd_out(cmd<<4, 1);             //下位４ビット出力
        if((cmd & 0x03) != 0)
                __delay_ms(2);    //Delay10KTCYx(2);            //2msec待ち at 40MHz
        else
                __delay_us(50); //Delay10TCYx(50);              //50usec待ち at 40MHz
}


/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  //初期化コマンド出力
//  Delay10KTCYx(15);           //15msec待ち at 40MHz
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_out(0x30, 1);               //8bit mode set
        __delay_ms(5);    //Delay10KTCYx(5);            //5msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        __delay_ms(1);    //Delay10KTCYx(1);            //1msec待ち at 40MHz
        lcd_out(0x30, 1);               //8bit mode set
        __delay_ms(1);    //Delay10KTCYx(1);            //1msec待ち at 40MHz
        lcd_out(0x20, 1);               //4bit mode set
        __delay_ms(1);    //Delay10KTCYx(1);            //1msec待ち at 40MHz
        lcd_cmd(0x2E);                  //DL=0 4bit mode
        lcd_cmd(0x08);                  //display off C=D=B=0
        lcd_cmd(0x0D);                  //display on C=D=1 B=0
        lcd_cmd(0x06);                  //entry I/D=1 S=0
        lcd_cmd(0x01);                  //all clear
}

入力電圧	液晶表示
0V
2.5V
5.0V

  　＜プログラム例＞
///************************************************************/

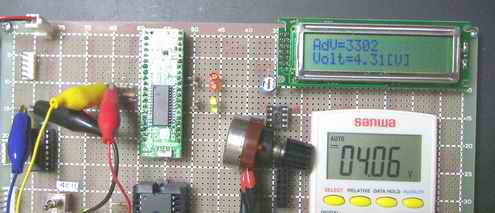

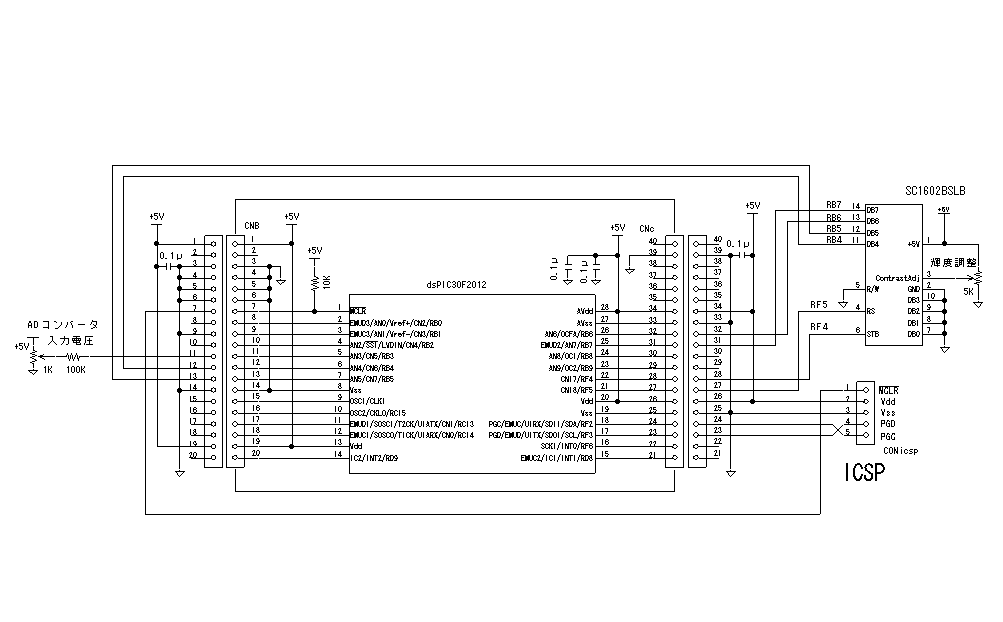

//*  AD変換　液晶表示
//*      dsPIC30F2012
//************************************************************/

// MPLAB　プロジェクトへの追加ファイル
// Linker Scriptフォルダ　 p30f2012.gld
// Library Filesフォルダ　 lib30F2012-coff.a

#include        "p30f2012.h"
#include        <stdio.h>
#include        <adc12.h>
#include    <timer.h>

#include        "1lcd_lib_C30.h"



_FOSC(CSW_FSCM_OFF &                   // クロック切り替えなし、フェールセイフクロックモニタなし
                FRC_PLL16              //内臓高速RC発振器(7.37MHz）、PLL：16倍　→　システムクロック周波数＝7.37×16＝117.92MHz
                );
_FWDT(WDT_OFF);

_FBORPOR(PBOR_ON &                      //ブラウンアウトリセット機能：ON
                BORV_42 &               //ブラウンアウト電圧：4.2V
                PWRT_64 &               //パワーオンリセットタイマ64msec
                MCLR_EN                 //MCLR機能：ON
                );
_FGS(CODE_PROT_OFF);                    //コードプロテクト：OFF

unsigned int Config1 =                  //ADCON1レジスタの設定
        ADC_MODULE_ON &                 //ADON bit15=1 ： ADコンバータモジュール　→　ON  //AD Module On/Off
        ADC_IDLE_CONTINUE &             //ADSIL bit13=0 ： アイドル時の動作　→　動作継続 //Idle Mode Operation
        ADC_FORMAT_INTG &               //FORM bit9-8=00 :出力データのフォーマット　→　整数 //Result Output Format
        ADC_CLK_AUTO &                  //SSRC bit5-7=111 :変換開始トリガ設定  //Conversion Trigger Source
                                        //       →ADCON3のSAMCによるクロック（サンプルホールド）が終了後変換自動開始
        ADC_AUTO_SAMPLING_OFF &         //ASAM bit2=1　: ADサンプリング自動開始→手動開始　//Auto Sampling Select
        ADC_SAMP_OFF;                   //SAMP bit1=0　: サンプリング手動制御→OFF //Sample Enable
                                        //　　（例）ASAM = 0(ADC_AUTO_SAMPLING_OFF) の時　SAMP=1(ADC_SAMP_ON)で変換開始
                                        //DONE　bit0     : AD変換終了フラグ（AD変換が終了すると１が立つ、　書き込み不可）


unsigned int Config2 =                  //ADCON2レジスタの設定
        ADC_VREF_AVDD_AVSS &            //VCFG bit13-15=000: S/Hアンプのリファレンス設定: 基準電圧Vdd、シングルエンド　//Voltage Reference
        ADC_SCAN_OFF &                  //CSCNA bit10=0 ： MUX交互自動スキャン制御→オフ //Scan Section
        ADC_SAMPLES_PER_INT_1 &         //SMPI bit2-5 : 割込み頻度→１回毎 //Number of Samples between Interrupts
        ADC_ALT_BUF_OFF &               //BUFM bit1=0: 交互バッファー制御→なし //Buffer mode Select
        ADC_ALT_INPUT_OFF;              //ALTS bit0=0: AD入力の複数バッファーへの格納//Alternate Input sample Mode Select(



unsigned int Config3 =                  //ADCON3レジスタの設定
        ADC_SAMPLE_TIME_10 &            //SAMC bit8-12　:サンプルホールド時間 →　10サイクル(TAD)//Auto Sample Time bits

        ADC_CONV_CLK_SYSTEM &           //ADRC bit7=0　:AD変換クロック→システムクロック　//Conversion Clock Source Select

        ADC_CONV_CLK_32Tcy;             //ADCS bit0-5　:変換クロック数→32Tcy（設定のMAXを選択）　//Conversion Clock Select




unsigned int ConfigPort =               //ADPCFGレジスタの設定 ANLOG/DIGITAl Pin Select
                                                        //ex1.  ENABLE_ALL_ANA   ex2. ENABLE_ALL_DIG   ex3. ENABLE_AN0_ANA & ENABLE_AN1_ANA
        ENABLE_AN3_ANA;                 //AN1 →　アナログポート

unsigned int ConfigScan =               //ADCSSLレジスタの設定　        Scan Channel Select
        SCAN_NONE;                      //ADCSLL = 0x0000 : 自動スキャン→スキャンせず


unsigned int Channel1 =                 //ADCHSレジスタの設定
        ADC_CH0_POS_SAMPLEA_AN3 &       //マルチプレクサA（S/Hアンプ）のVref+への接続チャンネル　→　チャンネル1
        ADC_CH0_NEG_SAMPLEA_NVREF;      //マルチプレクサA（S/Hアンプ）のVref-への接続チャンネル　→　Vss


void AdcFunc(void);
void delay_ms(unsigned int);

unsigned int Count=0;
unsigned int AdcValue;
char Buf[17];                            //文字列のバッファー用レジスタ


void delay_ms(unsigned int N)            //ウェイト関数
{
        __delay32(Clock/4000*N);
}

void AdcFunc(void)                        // AD変換読み取り　＆　液晶表示
{
        float Volt;
        unsigned int    I;
        unsigned int    F;

                SetChanADC12(Channel1);   //Vref-(RB1、AN1) →　GND
                ADCON1bits.SAMP =1;       //サンプリング開始
                                          //サンプルホールド時間：8TAD　（ADCON３のSAMC<3:0>)
                                          //変換の自動開始                                                                               //変換時間：31TAD　（ADCON3のADCS<5:0>)
        //      while(BusyADC12());
                while(!ADCON1bits.DONE);  //AD変換終了フラグが１になるまでまつ


//              AdcValue = ReadADC12(0);  //AD変換値読込み（読込みが遅い）
                AdcValue = ADCBUF0;       //AD変換値読込み（レジスタ直読　→　読込みが早い）

                Count++;
                lcd_clear();                             //全消去
                sprintf(Buf,"AdV=%u",AdcValue);          //バッファーに文字列をセット
                lcd_str(Buf);                            // 開始メッセージ1行目表示

                Volt =(float)AdcValue/4095*5;
                I = (unsigned int) Volt;
                F = (unsigned int)(( Volt - I)*1000);
                lcd_cmd(0xC0);                            //２行目の先頭へ
                sprintf(Buf,"Volt=%u.%u[V]",I,F);         //文字列としてバッファーに収納
                lcd_str(Buf);                             // 開始メッセージ1行目表示
}


void _ISR _T1Interrupt(void)                               //タイマ１割込み
{
        IFS0bits.T1IF = 0;                                 //フラグクリア
        AdcFunc();                                         // AD変換読み取り　＆　液晶表示
}


/// メイン関数
int     main(void) {

        TRISB = 0b0000000000001000;                        // AD入力のbit3(AN3 RB3)のみ入力
        TRISF = 0;



        // A/D変換モジュールのオフを確認します
        ADCON1bits.ADON=0;
        ConfigIntADC12(ADC_INT_DISABLE);
        OpenADC12(
                                Config1,                //ADCON1レジスタの設定
                                Config2,                //ADCON2レジスタの設定
                                Config3,                //ADCON3レジスタの設定
                                ConfigPort,             //ADPCFGレジスタの設定
                                ConfigScan              //ADCSSLレジスタの設定
                                );

        /// タイマ１周期　200msec

        OpenTimer1(T1_ON &                              //タイマ１ON
                                T1_GATE_OFF     &               //ゲート制御ON
                                T1_PS_1_256 &           //プリスケーラ　1/256
                                T1_SYNC_EXT_OFF &       //クロック同期制御OFF
                                T1_SOURCE_INT   ,       //クロック源：内部クロック
                                23030                   //200msec  →  200×1000×（117.92MHz/4MHz)/256=23031.25
                                );                      //PR1 = 23031 -1 = 23030


        lcd_init();                                                     // LCD初期化
        lcd_cmd(0b00001100);                            // カーソル:OFF  ブﾘﾝｸ:OFF

        lcd_clear();                                    // 全消去
        sprintf(Buf,"ADC Start !!%u",Count);            //arguementがないと遅い  C30のバグ？
        lcd_str(Buf);                                   //液晶表示

        delay_ms(1000);


        ConfigIntTimer1(T1_INT_PRIOR_5 & T1_INT_ON);    //割込みレベル５　タイマ１割込みON
        EnableIntT1;                                    //割込み許可




        while(1)                                         //タイマ割込みを待つ
        {
        }

        CloseADC12();                                    //AD変換終了処理
        return 0;
}


//*********************************************************************************************
//インクルードファイル    1lcd_lib_C30.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ　1lcd_lib.cをもとに、
//C30コンパイラ対応、及び分散ポート対応等で変更を加えたものです。
//*********************************************************************************************

#include "p30f2012.h"

#define Clock   80000000                // 単位はHzで指定

// LCDポート設定
#define lcd_port_DB7    LATBbits.LATB12 //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATBbits.LATB11 //LCDのDB6(13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATBbits.LATB10 //LCDのDB5(12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATBbits.LATB9  //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_stb         LATFbits.LATF0  //LCDのstb（6番ピン)に接続されるPIC側ポート番号設定
#define lcd_rs          LATFbits.LATF1  //LCDのrs（4番ピン)に接続されるPIC側ポート番号設定

void lcd_out(char code, char flag);
void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_str(char *str);


//********************************************************************************************
//インクルードファイル    1lcd_lib_C30.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ 1lcd_lib.cをもとに、
//C30コンパイラ対応、及び分散ポート対応等で変更を加えたものです。
//********************************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C30コンパイラー
//  内蔵関数は以下
//　　lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//　　lcd_str(str*) -----　文字列表示
//////////////////////////////////////////////

#include        "1lcd_lib_C30.h"
unsigned int _1usec;    // 1μsec待つに必要なウェイト回数
unsigned int _50usec;   //50μsec待つに必要なウェイト回数
unsigned long N_msec;   // 1msec待つに必要なウェイト回数



//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;

        if (flag == 0)
                lcd_rs = 1;             // 表示データの場合
        else
                lcd_rs = 0;             // コマンドデータの場合

        __delay32(_1usec);              //1μsecウェイト

        lcd_stb = 1;                    // strobe(E) ON　（Enable）

        __delay32(_1usec);              // 1μsec ： strobe信号の幅

        lcd_stb = 0;                    // reset strobe
}

//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);               // 上位４ビット出力
        lcd_out(asci<<4, 0);            // 下位４ビット出力
        __delay32(_50usec);             //50μsecウェイト
}

/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                // 上位４ビット出力
        lcd_out(cmd<<4, 1);             // 下位４ビット出力
        if((cmd & 0x03) != 0)           // clear Homeの場合
        __delay32(2*N_msec);            //      2msec待ち
        else
        __delay32(_50usec);             //50μsecウェイト
}

/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  // 初期化コマンド出力
//      __delay32(15*N_msec);           //15msecウェイト
}

/////// 文字列出力関数
void lcd_str(char* str)
{
        while(*str)                     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;                  //ポインタをインクリメント
        }
}


/////// 初期化関数
void lcd_init(void)
{
        _1usec =(unsigned int)( Clock / 4000000);       // 1μsecに要するウェイト回数
                                                        //__delay32(N) ： Nが11以下の場合でも11回ウェイト
        _50usec = (unsigned int)(Clock / 4000000 * 50); //50μescに要するウェイト回数
        N_msec = (unsigned long int)(Clock / 4000);     // 1msecに要するウェイト回数
                                                        // = Clock / 4000000*1000
        __delay32(20*N_msec);           //20msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(5*N_msec);            //5msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x20, 1);               // 4bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_cmd(0x2E);                  // DL=0 4bit mode
        lcd_cmd(0x08);                  // display off C=D=B=0
        lcd_cmd(0x0D);                  // display on C=D=1 B=0
        lcd_cmd(0x06);                  // entry I/D=1 S=0
        lcd_cmd(0x02);                  // cursor home
}

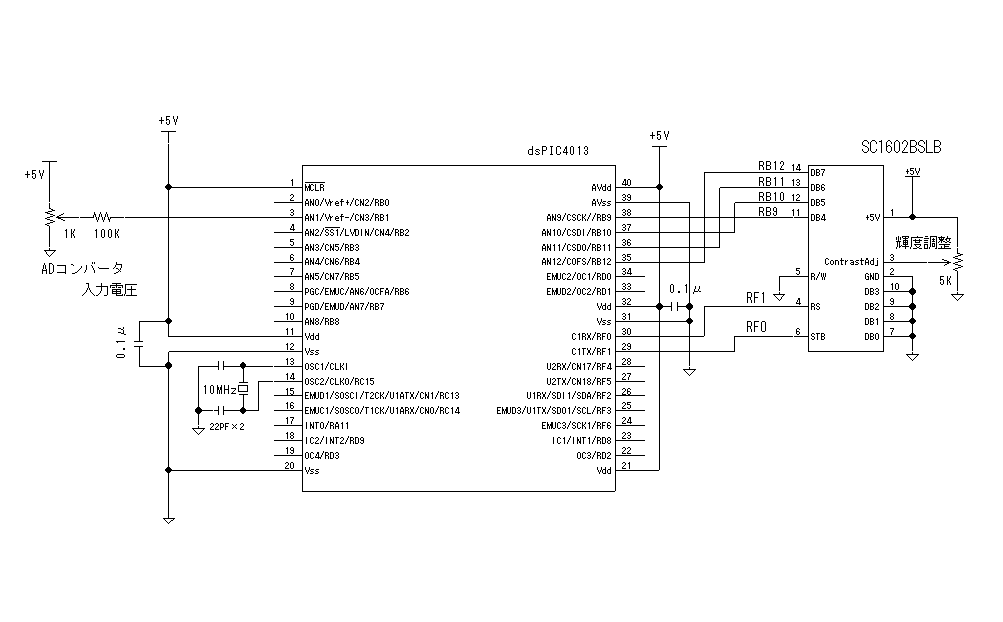

  　＜プログラム例＞

///************************************************************/

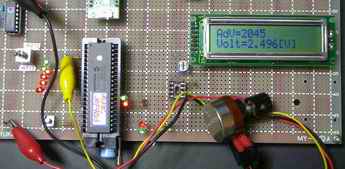

// ADコンバータ出力の液晶表示
//　　　　　　     　dsPIC30F4013
//************************************************************/
#include        "p30f4013.h"
#include        "1lcd_lib_C30.h"
#include        "adc12.h"
#include        "stdio.h"


_FOSC(CSW_FSCM_OFF & XT_PLL8);                          // (10MHz)x8=80MHz
_FWDT(WDT_OFF);
_FBORPOR(PBOR_ON & BORV_42 & PWRT_64 & MCLR_EN);
_FGS(CODE_PROT_OFF);

unsigned int Config1 =          //ADCON1レジスタの設定
        ADC_MODULE_ON &         //ADON bit15=1 ： ADコンバータモジュール　→　ON  //AD Module On/Off
        ADC_IDLE_CONTINUE &     //ADSIL bit13=0 ： アイドル時の動作　→　動作継続 //Idle Mode Operation
        ADC_FORMAT_INTG &       //FORM bit9-8=00 :出力データのフォーマット　→　整数 //Result Output Format
        ADC_CLK_AUTO &          //SSRC bit5-7=111 :変換開始トリガ設定  //Conversion Trigger Source
                                                        //       →ADCON3のSAMCによるクロック（サンプルホールド）が終了後変換自動開始
        ADC_AUTO_SAMPLING_OFF & //ASAM bit2=1　: ADサンプリング自動開始→手動開始　//Auto Sampling Select
        ADC_SAMP_OFF;           //SAMP bit1=0　: サンプリング手動制御→OFF //Sample Enable
                                //　　（例）ASAM = 0(ADC_AUTO_SAMPLING_OFF) の時　SAMP=1(ADC_SAMP_ON)で変換開始
                                //DONE　bit0     : AD変換終了フラグ（AD変換が終了すると１が立つ、　書き込み不可）

unsigned int Config2 =          //ADCON2レジスタの設定
        ADC_VREF_AVDD_AVSS &    //VCFG bit13-15=000: S/Hアンプのリファレンス設定: 基準電圧Vdd、シングルエンド　//Voltage Reference
        ADC_SCAN_OFF &          //CSCNA bit10=0 ： MUX交互自動スキャン制御→オフ //Scan Section
        ADC_SAMPLES_PER_INT_1 & //SMPI bit2-5 : 割込み頻度→１回毎 //Number of Samples between Interrupts
        ADC_ALT_BUF_OFF &       //BUFM bit1=0: 交互バッファー制御→なし //Buffer mode Select
        ADC_ALT_INPUT_OFF;      //ALTS bit0=0: AD入力の複数バッファーへの格納//Alternate Input sample Mode Select(

unsigned int Config3 =          //ADCON3レジスタの設定
        ADC_SAMPLE_TIME_8 &     //SAMC bit8-12　:サンプルホールド時間 →　８サイクル(TAD)//Auto Sample Time bits
        ADC_CONV_CLK_SYSTEM &   //ADRC bit7=0　:AD変換クロック→システムクロック　//Conversion Clock Source Select
        ADC_CONV_CLK_32Tcy;     //ADCS bit0-5　:変換クロック数→32Tcy（設定のMAXを選択）　//Conversion Clock Select

unsigned int ConfigPort =       //ADPCFGレジスタの設定 ANLOG/DIGITAl Pin Select
                                //ex1.  ENABLE_ALL_ANA   ex2. ENABLE_ALL_DIG   ex3. ENABLE_AN0_ANA & ENABLE_AN1_ANA
        ENABLE_AN1_ANA;         //AN1 →　アナログポート

unsigned int ConfigScan =       //ADCSSLレジスタの設定　        Scan Channel Select
        SCAN_NONE;              //ADCSLL = 0x0000 : 自動スキャン→スキャンせず

unsigned int Channel1 =         //ADCHSレジスタの設定
        ADC_CH0_POS_SAMPLEA_AN1 &  //マルチプレクサA（S/Hアンプ）のVref+への接続チャンネル　→　チャンネル1
        ADC_CH0_NEG_SAMPLEA_NVREF; //マルチプレクサA（S/Hアンプ）のVref-への接続チャンネル　→　Vss


unsigned int Count;
unsigned int AdcValue;
char Buf[17];                                        //文字列のバッファー用レジスタ


void delay_ms(unsigned int);
void AdcFunc(void);



void delay_ms(unsigned int N)                           //ウェイト関数
{
        __delay32(Clock/4000*N);
}

void AdcFunc(void)                                      // AD変換読み取り　＆　液晶表示
{
        float Volt;
        unsigned int    I;
        unsigned int    F;

                SetChanADC12(Channel1);                 //Vref-(RB1、AN1) →　GND
                ADCON1bits.SAMP =1;                     //サンプリング開始
                                                        //サンプルホールド時間：8TAD　（ADCON３のSAMC<3:0>)
                                                        //変換の自動開始
                                                        //変換時間：31TAD　（ADCON3のADCS<5:0>)
        //      while(BusyADC12());
                while(!ADCON1bits.DONE);                //AD変換終了フラグが１になるまでまつ


        //      AdcValue = ReadADC12(0);                //AD変換値読込み（読込みが遅い） C30のバグ？
                AdcValue = ADCBUF0;                     //AD変換値読込み（読込みが早い） //バッファー0の読み出し


                lcd_clear();                            //全消去

                sprintf(Buf,"AdV=%u",AdcValue);         //バッファーに文字列をセット
                lcd_str(Buf);                           // 開始メッセージ1行目表示

                Count++;
                Volt =(float)AdcValue/4095*5;
                I = (unsigned int) Volt;
                F = (unsigned int)(( Volt - I)*1000);
                lcd_cmd(0xC0);                          //２行目の先頭へ
                sprintf(Buf,"Volt=%u.%u[V]",I,F);       //文字列としてバッファーに収納
                lcd_str(Buf);                           // 開始メッセージ1行目表示

                delay_ms(200);                          //200msec毎に再表示

}

/// メイン関数
int     main(void) {

        TRISB = 0b0000000000000010;                     // AD入力のbit1(AN1 RB1)のみ入力
        TRISF = 0;



        OpenADC12(
                     Config1,                //ADCON1レジスタの設定
                     Config2,                //ADCON2レジスタの設定
                     Config3,                //ADCON3レジスタの設定
                     ConfigPort,             //ADPCFGレジスタの設定
                     ConfigScan              //ADCSSLレジスタの設定
                               );


        lcd_init();                         // LCD初期化
        lcd_cmd(0b00001100);                // カーソル:OFF  ブﾘﾝｸ:OFF

        lcd_clear();                        // 全消去
        sprintf(Buf,"ADC Start !!%u",Count);//arguementがないと遅い  C30のバグ？
        lcd_str(Buf);                       //液晶表示

        delay_ms(1000);

        while(1)
        {
                AdcFunc();                   // AD変換読み取り　＆　液晶表示
        }

        CloseADC12();                        //AD変換終了処理
        return 0;
}


//*********************************************************************************************
//インクルードファイル    1lcd_lib_C30.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ　1lcd_lib.cをもとに、
//C30コンパイラ対応、及び分散ポート対応等で変更を加えたものです。
//*********************************************************************************************

#include "p30f4013.h"

#define Clock   80000000                // 単位はHzで指定

// LCDポート設定
#define lcd_port_DB7    LATBbits.LATB12 //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATBbits.LATB11 //LCDのDB6(13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATBbits.LATB10 //LCDのDB5(12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATBbits.LATB9  //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_stb         LATFbits.LATF0  //LCDのstb（6番ピン)に接続されるPIC側ポート番号設定
#define lcd_rs          LATFbits.LATF1  //LCDのrs（4番ピン)に接続されるPIC側ポート番号設定

void lcd_out(char code, char flag);
void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_str(char *str);


//**********************************************************************************************
//インクルードファイル    1lcd_lib_C30.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ 1lcd_lib.cをもとに、
//C30コンパイラ対応、及び分散ポート対応等で変更を加えたものです。
//**********************************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C30コンパイラー
//  内蔵関数は以下
//　　lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//　　lcd_str(str*) -----　文字列表示
//////////////////////////////////////////////

#include        "1lcd_lib_C30.h"
unsigned int _1usec;    // 1μsec待つに必要なウェイト回数
unsigned int _50usec;   //50μsec待つに必要なウェイト回数
unsigned long N_msec;   // 1msec待つに必要なウェイト回数



//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;

        if (flag == 0)
                lcd_rs = 1;             // 表示データの場合
        else
                lcd_rs = 0;             // コマンドデータの場合

        __delay32(_1usec);              //1μsecウェイト

        lcd_stb = 1;                    // strobe(E) ON　（Enable）

        __delay32(_1usec);              // 1μsec ： strobe信号の幅

        lcd_stb = 0;                    // reset strobe
}

//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);               // 上位４ビット出力
        lcd_out(asci<<4, 0);            // 下位４ビット出力
        __delay32(_50usec);             //50μsecウェイト
}

/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                // 上位４ビット出力
        lcd_out(cmd<<4, 1);             // 下位４ビット出力
        if((cmd & 0x03) != 0)           // clear Homeの場合
        __delay32(2*N_msec);            //      2msec待ち
        else
        __delay32(_50usec);             //50μsecウェイト
}

/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  // 初期化コマンド出力
//      __delay32(15*N_msec);           //15msecウェイト
}

/////// 文字列出力関数
void lcd_str(char* str)
{
        while(*str)                     //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;                  //ポインタをインクリメント
        }
}


/////// 初期化関数
void lcd_init(void)
{
        _1usec =(unsigned int)( Clock / 4000000);       // 1μsecに要するウェイト回数
                                                        //__delay32(N) ： Nが11以下の場合でも11回ウェイト
        _50usec = (unsigned int)(Clock / 4000000 * 50); //50μescに要するウェイト回数
        N_msec = (unsigned long int)(Clock / 4000);     // 1msecに要するウェイト回数
                                                        // = Clock / 4000000*1000
        __delay32(20*N_msec);           //20msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(5*N_msec);            //5msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x20, 1);               // 4bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_cmd(0x2E);                  // DL=0 4bit mode
        lcd_cmd(0x08);                  // display off C=D=B=0
        lcd_cmd(0x0D);                  // display on C=D=1 B=0
        lcd_cmd(0x06);                  // entry I/D=1 S=0
        lcd_cmd(0x02);                  // cursor home
}

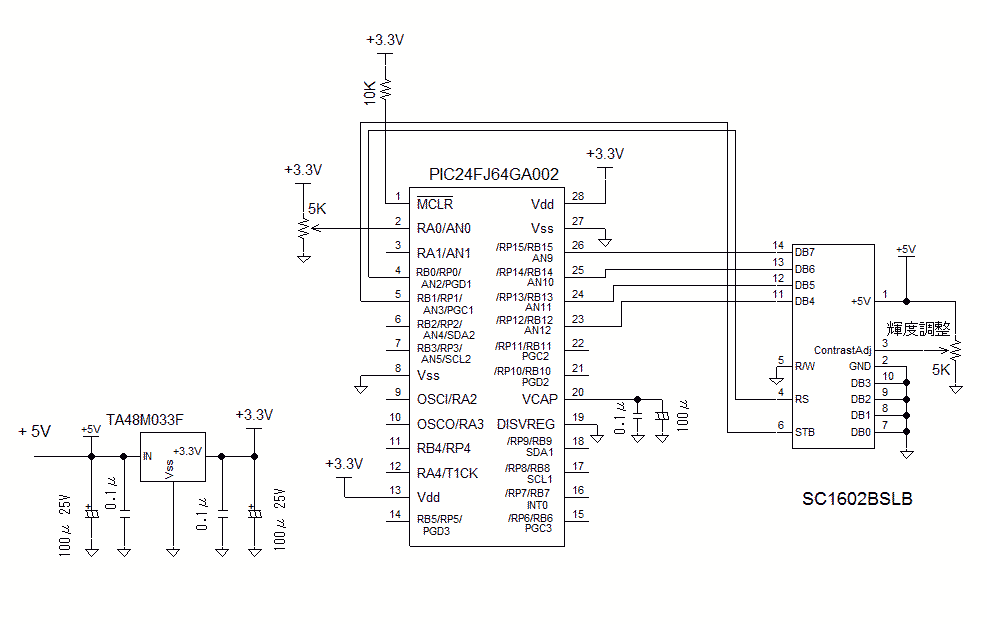

＜プログラム例＞
///************************************************************/

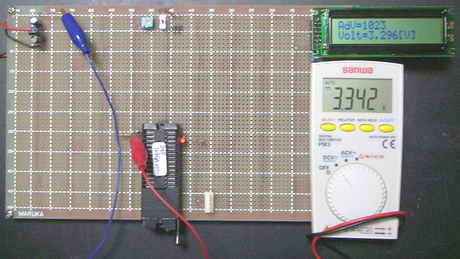

//*  AD変換　液晶表示
//*      PIC24FJ64GA002
//************************************************************/
#include        "p24FJ64GA002.h"
#include        <stdio.h>
//#include        <adc10.h>  //★（dsPICと同じようには）インクルードできない
#include    <timer.h>

#include        "1lcd_lib_C30.h"
#include        "1lcd_lib_c30.c"



/// コンフィギュレーション ビットの設定
_CONFIG1( JTAGEN_OFF &  //JTAGポート：　OFF
                         GCP_OFF &      //コードプロテクト：　OFF
                        GWRP_OFF &      //書き込みプロテクト：　OFF
                        BKBUG_OFF &     //バックグランドデバック：　OFF
                        COE_OFF &       //クリップオン　エミュレーション：　OFF
                        ICS_PGx1&       //ICDピンの選択：　EMUC/EMUDをPGC1/PGD1と共用
                        FWDTEN_OFF )//ウォッチドックタイマ：　OFF


_CONFIG2( IESO_OFF &    // ２速度スタートアップ機能：OFF
                FNOSC_FRCPLL &  //内臓高速RC発振（8MHZ)回路　＋　4倍PLL　→　32MHｚ（=　8MHz　×　4）
                FCKSM_CSDCMD &  //クロック切替え制御：OFF　クロックモニタ：OFF
                OSCIOFNC_OFF &  //OSCO/RC15 function：　OSCO or Fosc/2
                IOL1WAY_OFF &   //RP Register Protection：　Unlimited Writes To RP Registers
                I2C1SEL_PRI &   //I2C1 pins Select：　Use Primary I2C1 pins
                POSCMOD_NONE)   //発振回路モード　Oscillator Selection:　 Primary disabled


unsigned int AdcValue;
char Buf[17];   //文字列のバッファー用レジスタ
unsigned int Count=0;


void delay_ms(unsigned int N)   //ウェイト関数
{
        __delay32(Clock/4000*N);
}

void AdcFunc(void)              // AD変換読み取り　＆　液晶表示
{
        float Volt;
        unsigned int    I;
        unsigned int    F;

        AD1CON1bits.SAMP =1;            //サンプリング開始
        while(!AD1CON1bits.DONE);       //AD変換終了フラグがたつ（１になるまで）待つ
//      delay_ms(1);


        AdcValue = ADC1BUF0;            //ADC1のAN0のバッファーからAD変換結果を読込む

        lcd_clear();            //全消去
        sprintf(Buf,"AdV=%u",AdcValue); //バッファーに文字列をセット
        lcd_str(Buf);   // 開始メッセージ1行目表示

        Volt =(float)AdcValue/1024*3.3;
        I = (unsigned int) Volt;
        F = (unsigned int)(( Volt - I)*1000);
        lcd_cmd(0xC0);          //２行目の先頭へ
        sprintf(Buf,"Volt=%u.%u[V]",I,F);       //文字列としてバッファーに収納
        lcd_str(Buf);           // 開始メッセージ1行目表示
}

void _ISR _T1Interrupt(void)    //タイマ１割込み
{
        IFS0bits.T1IF = 0;      //フラグクリア
        AdcFunc();      // AD変換読み取り　＆　液晶表示
}


/// メイン関数
int     main(void)
{
        TRISA = 0xFFFF;         //Aポートを入力モードに設定
        TRISB = 0;              //Bポートを出力モードに設定

        //AD1CON1レジスタの設定
        AD1CON1bits.ADON = 1;   //A/Dコンバータモジュール有効
        AD1CON1bits.ADSIDL = 0; //アイドルモード中もモジュール動作継続
        AD1CON1bits.FORM1 = 0;  //AD1CON1bits.FORM0 と2ビットでセット
        AD1CON1bits.FORM0 = 0;  //00: 符号なし整数　（参考）11：符号なし固定少数、10：固定少数、01：整数
                                //★　Michrochip PIC24FJ64GA002のデータシートでは00がIntegerとなっているがUnsigned Integerの誤植である。　
        AD1CON1bits.SSRC2 = 1;  //AD1CON1bits.SSRC2-AD1CON1bits.SSRC0 でセット
        AD1CON1bits.SSRC1 = 1;  //111：　内蔵カウンタでサンプリングを終了させ変換を開始する
        AD1CON1bits.SSRC0 = 1;  //（参考）000：　SAMPビットでサンプリングを終了し変換を開始する
        AD1CON1bits.ASAM = 0;   //SAMPビットのセットでサンプリングを開始する。　（参考）1：　自動開始（前の変換終了後すぐサンプリングを開始する）
        AD1CON1bits.SAMP = 0;   //サンプリング停止

        //AD1CON2レジスタの設定
        AD1CON2bits.VCFG2 = 0;  //AD1CON2bits.VCFG2 - AD1CON2bits.VCFG0（VCFG＜2：0＞）の3ビットでセット
        AD1CON2bits.VCFG1 = 0;  //000：リファレンス電圧　→　Vdd　-Vss
        AD1CON2bits.VCFG0 = 0;  //（参考）001：リファレンス電圧 → 外部入力 -　Vss 他
        AD1CON2bits.CSCNA = 1;  //マルチプレクサMUXAでのスキャン：　する
        AD1CON2bits.SMPI3 = 0;  //AD1CON2bits.SMPI3 - AD1CON2bits.SMPI0（SMPI<3:0>）の4ビットでセット
        AD1CON2bits.SMPI2 = 0;  //0000：　AD変換完了毎の割り込み発生（割り込み有効の場合）
        AD1CON2bits.SMPI1 = 0;  //(参考）0011：　4サンプルのAD変換終了後       割り込み発生（割り込み有効の場合）
        AD1CON2bits.SMPI0 = 0;  //
        AD1CON2bits.BUFM = 0;   //バッファーを1個の16ワードバッファとする。　（参考）1：　2組の8ワードバッファーとする
        AD1CON2bits.ALTS = 0;   //常にMUXAを入力マルチプレクサにする　（参考）1：　MUXA,MUXBを交互につかう

        //AD1CON3レジスタの設定
        AD1CON3bits.ADRC = 0;   //AD変換クロック源：システムクロック　（参考）1：　A/D内臓RCクロック
        AD1CON3bits.SAMC4 = 1;  //AD1CON3bits.SAMC4 - AD1CON3bits.SAMC0(SAMC<4:0>)の5ビットでセット
        AD1CON3bits.SAMC3 = 1;  //アクイジションタイム（Tad（クロック周期）×N）設定
        AD1CON3bits.SAMC2 = 1;  //1111： 31Tad
        AD1CON3bits.SAMC1 = 1;  //（参考）0001： 1Tad   　0010： 2Tad 　　　0011： 3Tad　　・・・・
        AD1CON3bits.SAMC0 = 1;  //
        AD1CON3bits.ADCS7 = 0;  //AD1CON3bits.ADCS7 -　AD1CON3bits.ADCS0（ADCS＜7：0＞）の8ビットでセット
        AD1CON3bits.ADCS6 = 0;  //AD変換のクロックとクロック源の関係
        AD1CON3bits.ADCS5 = 0;  //0000 0101：　1Tad = 5Tcy
        AD1CON3bits.ADCS4 = 0;  //（参考） 0000 0000：　1Tad　=　0.5Tcy
        AD1CON3bits.ADCS3 = 0;  //      0000 0001：　1Tad = 1.0Tcy
        AD1CON3bits.ADCS2 = 1;  //          0000 0010：　1Tad　=　1.5Tcy
        AD1CON3bits.ADCS1 = 0;  //                              　　・・・・　　　　
        AD1CON3bits.ADCS0 = 1;  //　　　　　1111 1111： 1Tad = 128Tcy

        //AD1CHSレジスタの設定
        AD1CHSbits.CH0NB = 0;   //マルチプレクサMUXB用負側入力選択ビット：　VR-  （参考）1：　AN1
        AD1CHSbits.CH0SB3 = 0;  //AD1CHSbits.CH0SB3 - AD1CHSBbits.CH0SB0（＜CH0SB＜3：0＞）の4ビットでセット
        AD1CHSbits.CH0SB2 = 0;  //マルチプレクサMUXBの正側入力選択
        AD1CHSbits.CH0SB1 = 0;  //0000：　AN0
        AD1CHSbits.CH0SB0 = 0;  //（参考）0001：　AN1　　0011　AN2　　　　．．．．　　1111：　AN15
        AD1CHSbits.CH0NA = 0;   //マルチプレクサMUXA用負側入力選択ビット：　VR-  （参考）1：　AN1
        AD1CHSbits.CH0SA3 = 0;  //AD1CHSbits.CH0SA3 - AD1CHSbits.CH0SA0（＜CH0SA＜3：0＞）の4ビットでセット
        AD1CHSbits.CH0SA2 = 0;  //マルチプレクサMUXAの正側入力選択
        AD1CHSbits.CH0SA1 = 0;  //0000：　AN0
        AD1CHSbits.CH0SA0 = 0;  //（参考）0001：　AN1　　0011　AN2　　　　．．．．　　1111：　AN15

        //AD1PCFGレジスタの設定　　
        //　★デバイスリセットでは全ビット0となるためデフォルトではアナログ入力となるのでデジタルで使う多重ピンは、コンフィグレーションでデジタル設定が必要!!　
        //PIC24FJ64GA002にはないピン・設定も特に必要ないが設定
        AD1PCFGbits.PCFG15 = 1;//RA15/AN15アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
//      AD1PCFGbits.PCFG14 = 1;//RA14/AN14アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
//      AD1PCFGbits.PCFG13 = 1;//RA13/AN13アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG12 = 1;//RA12/AN12アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG11 = 1;//RA11/AN11アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG10 = 1;//RA10/AN10アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG9 = 1;//RA9/AN9アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
//      AD1PCFGbits.PCFG8 = 1;//RA8/AN8アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
//      AD1PCFGbits.PCFG7 = 1;//RA7/AN7アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
//      AD1PCFGbits.PCFG6 = 1;//RA6/AN6アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG5 = 1;//RA5/AN5アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG4 = 1;//RA4/AN4アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG3 = 1;//RA3/AN3アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG2 = 1;//RA2/AN2アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG1 = 1;//RA1/AN1アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG0 = 0;//RA0/AN0アナログ入力orデジタル入力選択：　アナログ　（参考）0：　デジタル


        //      AD1CSSLレジスタの設定
        //読み込むチャンネル（入力端子）をセットする
        AD1CSSLbits.CSSL15 = 0; //AN15をMUXAでスキャンしない　（参考）1：　スキャンする
//      AD1CSSLbits.CSSL14 = 0; //AN15をMUXAでスキャンしない　（参考）1：　スキャンする
//      AD1CSSLbits.CSSL13 = 0; //AN13をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL12 = 0; //AN12をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL11 = 0; //AN11をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL10 = 0; //AN10をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL9 = 0;  //AN9をMUXAでスキャンしない　（参考）1：　スキャンする
//      AD1CSSLbits.CSSL8 = 0;  //AN8をMUXAでスキャンしない　（参考）1：　スキャンする
//      AD1CSSLbits.CSSL7 = 0;  //AN7をMUXAでスキャンしない　（参考）1：　スキャンする
//      AD1CSSLbits.CSSL6 = 0;  //AN6をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL5 = 0;  //AN5をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL4 = 0;  //AN4をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL3 = 0;  //AN3をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL2 = 0;  //AN2をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL1 = 0;  //AN1をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL0 = 1;  //AN0をMUXAでスキャンする　（参考）0：　スキャンしない




        /// タイマ１周期　200msec

        OpenTimer1(T1_ON &              //タイマ１ON
                        T1_GATE_OFF     &       //ゲート制御ON
                        T1_PS_1_64 &    //プリスケーラ　1/64
                        T1_SYNC_EXT_OFF &       //クロック同期制御OFF
                        T1_SOURCE_INT,          //クロック源：内部クロック
                        24999                   //200msec  →  200×1000×（32MHz/4MHz)/64=25000
                        );                              //PR1 = 25000 -1 = 24999



        lcd_init();                             // LCD初期化
        lcd_cmd(0b00001100);    // カーソル:OFF  ブﾘﾝｸ:OFF

        lcd_clear();            // 全消去
        sprintf(Buf,"ADC Start !!%u",Count);//arguementがないと遅い  C30のバグ？
        lcd_str(Buf);                   //液晶表示
        delay_ms(1000);


        ConfigIntTimer1(T1_INT_PRIOR_5 & T1_INT_ON);    //割込みレベル５　タイマ１割込みON
        EnableIntT1;                                    //割込み許可

        while(1)        //タイマ割込みを待つ
        {
        }

        CloseTimer1();
        return 0;
}


//*************************************************************************
//インクルードファイル    1lcd_lib_C30.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ　1lcd_lib.cをもとに、
//C30コンパイラ対応等でに変更したものです。
//*************************************************************************

#include "p24FJ64GA002.h"

#define Clock   32000000        // 単位はHzで指定


// LCDポート設定
#define lcd_port_DB7    LATBbits.LATB15 //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATBbits.LATB14 //LCDのDB6(13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATBbits.LATB13 //LCDのDB5(12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATBbits.LATB12 //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_stb                 LATBbits.LATB1  //LCDのstb（6番ピン)に接続されるPIC側ポート番号設定
#define lcd_rs                  LATBbits.LATB0  //LCDのrs（4番ピン)に接続されるPIC側ポート番号設定


void lcd_out(char code, char flag);
void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_str(char *str);



//**************************************************************************
//インクルードファイル    1lcd_lib_C30.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ 1lcd_lib.cをもとに、
//C30コンパイラ対応等で変更したものです。
//**************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C30コンパイラー
//  内蔵関数は以下
//　　　　lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//　　　　lcd_str(str*) -----　文字列表示
//////////////////////////////////////////////

#include        "1lcd_lib_C30.h"
unsigned int _1usec;    // 1μsec待つに必要なウェイト回数
unsigned int _50usec;   //50μsec待つに必要なウェイト回数
unsigned long N_msec;   // 1msec待つに必要なウェイト回数



//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;

        if (flag == 0)
                lcd_rs = 1;                     // 表示データの場合
        else
                lcd_rs = 0;                     // コマンドデータの場合

        __delay32(_1usec);              //1μsecウェイト

        lcd_stb = 1;                    // strobe(E) ON　（Enable）

        __delay32(_1usec);              // 1μsec ： strobe信号の幅

        lcd_stb = 0;                    // reset strobe
}

//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);               // 上位４ビット出力
        lcd_out(asci<<4, 0);    // 下位４ビット出力
        __delay32(_50usec);             //50μsecウェイト
}

/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                // 上位４ビット出力
        lcd_out(cmd<<4, 1);             // 下位４ビット出力
        if((cmd & 0x03) != 0)   // clear Homeの場合
        __delay32(2*N_msec);    //      2msec待ち
        else
        __delay32(_50usec);             //50μsecウェイト
}

/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  // 初期化コマンド出力
//      __delay32(15*N_msec);   //15msecウェイト
}

/////// 文字列出力関数
void lcd_str(char* str)
{
        while(*str)                             //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;                          //ポインタをインクリメント
        }
}


/////// 初期化関数
void lcd_init(void)
{
        _1usec =(unsigned int)( Clock / 4000000);       // 1μsecに要するウェイト回数
                                                                                                //__delay32(N) ： Nが11以下の場合でも11回ウェイト
        _50usec = (unsigned int)(Clock / 4000000 * 50); //50μescに要するウェイト回数

        N_msec = (unsigned long int)(Clock / 4000);             // 1msecに要するウェイト回数
                                                                                                        // = Clock / 4000000*1000
        __delay32(20*N_msec);   //20msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(5*N_msec);    //5msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_out(0x20, 1);               // 4bit mode set
        __delay32(N_msec);              //1msecウェイト
        lcd_cmd(0x2E);                  // DL=0 4bit mode
        lcd_cmd(0x08);                  // display off C=D=B=0
        lcd_cmd(0x0D);                  // display on C=D=1 B=0
        lcd_cmd(0x06);                  // entry I/D=1 S=0
        lcd_cmd(0x02);                  // cursor home
}

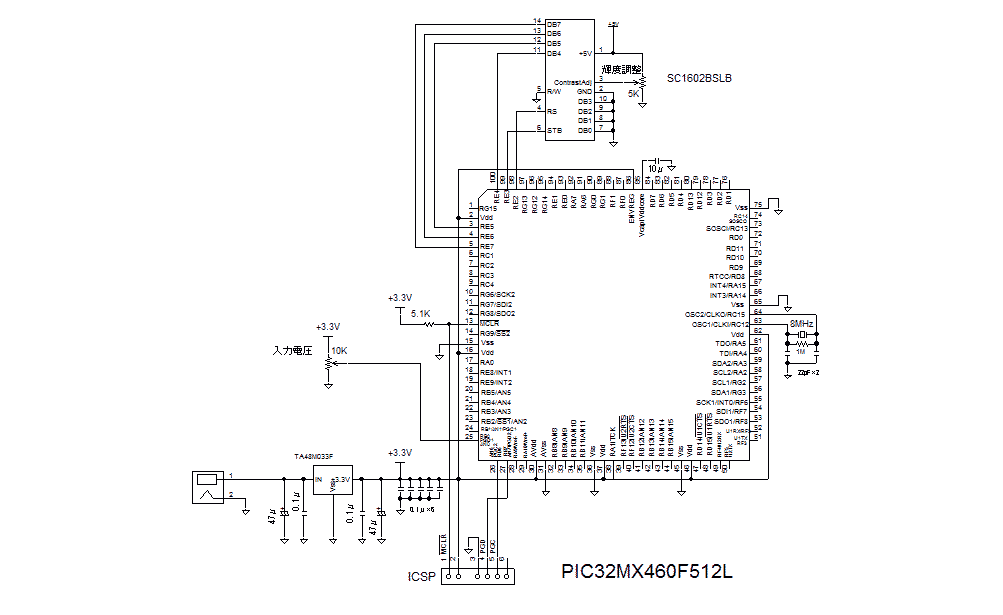

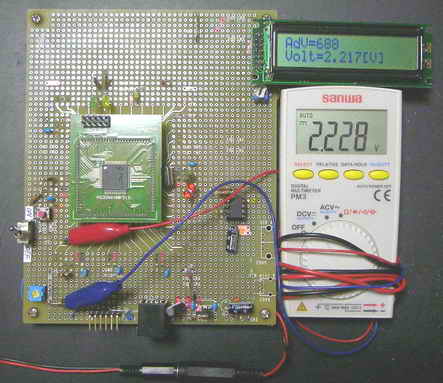

  　＜プログラム例＞


//　　　　ADコンバータ読み込み･値の液晶表示
//　　　　　　　　　　　　　　　　　PIC32MX460F512L　

#include <proc/p32mx460f512l.h>         //PIC32MX460F512L
#include <plib.h>               // PIC32 peripheral library
                                                        //for SYSTEMConfigPerformance()

#include        "1lcd_lib_C32.h"

// コンフィギュレーション設定
// CPU=80MHz Peri=80MHz,HS+PLL,Divider=1/2,PLL=x20,WDT=Off
#pragma config FNOSC=PRIPLL, POSCMOD=HS, FPLLIDIV=DIV_2
#pragma config FPLLMUL=MUL_20, FPBDIV=DIV_1, FPLLODIV=DIV_1
#pragma config FWDTEN=OFF, ICESEL=ICS_PGx2


char Buf[17];   //文字列のバッファー用レジスタ


void AdcFunc(void)              // AD変換読み取り　＆　液晶表示
{
        float Volt;
        unsigned int    I;
        unsigned int    F;
                unsigned int AdcValue;

        AD1CON1bits.SAMP =1;            //サンプリング開始
        while(!AD1CON1bits.DONE);       //AD変換終了フラグがたつ（１になるまで）待つ

        AdcValue = ADC1BUF0;            //ADC1のAN0のバッファーからAD変換結果を読込む

        lcd_clear();            //全消去
        sprintf(Buf,"AdV=%u",AdcValue); //バッファーに文字列をセット
        lcd_str(Buf);   // 開始メッセージ1行目表示

        Volt =(float)AdcValue/1024*3.3;
        I = (unsigned int) Volt;
        F = (unsigned int)(( Volt - I)*1000);
        lcd_cmd(0xC0);          //２行目の先頭へ
        sprintf(Buf,"Volt=%u.%u[V]",I,F);       //文字列としてバッファーに収納
        lcd_str(Buf);           // 開始メッセージ1行目表示
}




void __ISR(4,ipl2)T1Hander(void)        //タイマ１割込　100msec毎
{
        mT1ClearIntFlag();              //フラグクリア
        AdcFunc();      // AD変換読み取り　＆　液晶表示
}

int main(void)
{
        SYSTEMConfigPerformance(80000000);      // システム最適化
        LATBbits.LATB0 = 1;     //RB0/AN0　を入力ポートに設定
        TRISE = 0;              //Eポートを出力モードに設定

    //AD1CON1レジスタの設定
                AD1CON1bits.ON = 1;             //A/Dコンバータモジュール有効
                AD1CON1bits.FRZ = 0;    //デバッグモードに於いても動作継続
        AD1CON1bits.SIDL = 0; //アイドルモード中もモジュール動作継続
        AD1CON1bits.FORM2 = 0;  //AD1CON1bits.FORM2-AD1CON1bits.FORM0のセットで出力データ形式指定　→　000：16ビット符号なし整数形式
                AD1CON1bits.FORM1 = 0;  //011:符号付固定16ビット小数　010：固定小数16ビット　001：符号付き整数16ビット　000：16ビット符号なし整数
        AD1CON1bits.FORM0 = 0;  //111：符号付32ビット固定小数　110：32ビット固定小数　101：符号付32ビット整数　100＝32ビット符号なし整数
                                //★　Michrochip データシートDS61104 では000、100がIntegerとなっているがUnsigned Integerの誤植である。　
        AD1CON1bits.SSRC2 = 1;  //AD1CON1bits.SSRC2-AD1CON1bits.SSRC0 のセットでトリガーソースを指定
        AD1CON1bits.SSRC1 = 1;  //111：　内蔵カウンタでサンプリングを終了させ変換を開始する
        AD1CON1bits.SSRC0 = 1;  //（参考）000：　SAMPビットでサンプリングを終了し変換を開始する
                AD1CON1bits.CLRASAM = 0;//AD変換割り込み時の変換停止　0：次の変換値でオーバーライト
        AD1CON1bits.ASAM = 0;   //SAMPビットのセットでサンプリングを開始する。（参考）1：　自動開始（前の変換終了後すぐサンプリングを開始する）
        AD1CON1bits.SAMP = 0;   //サンプリング停止



        //AD1CON2レジスタの設定
        AD1CON2bits.VCFG2 = 0;  //リファレンス選択//AD1CON2bits.VCFG2 - AD1CON2bits.VCFG0（VCFG＜2：0＞）の3ビットでセット
        AD1CON2bits.VCFG1 = 0;  //000：リファレンス電圧　→　Vdd　-Vss
        AD1CON2bits.VCFG0 = 0;  //（参考）001：リファレンス電圧 → 外部入力 -　Vss 他
                AD1CON2bits.OFFCAL = 0; //較正モード設定　0：サンプルホールドｱﾝﾌﾟSHAの入力はAD1CHSレジスタとAD1CSSLレジスタで制御される
        AD1CON2bits.CSCNA = 1;  //マルチプレクサMUXAでのスキャン：　する
                AD1CON2bits.SMPI3 = 0;  //割り込みタイミング　AD1CON2bits.SMPI3 - AD1CON2bits.SMPI0（SMPI<3:0>）の4ビットでセット
        AD1CON2bits.SMPI2 = 0;  //0000：　AD変換完了毎の割り込み発生（割り込み有効の場合）
        AD1CON2bits.SMPI1 = 0;  //(参考）0011：　4サンプルのAD変換終了後       割り込み発生（割り込み有効の場合）
        AD1CON2bits.SMPI0 = 0;  //
        AD1CON2bits.BUFM = 0;   //バッファーを1個の16ワードバッファとする。　（参考）1：　2組の8ワードバッファーとする
        AD1CON2bits.ALTS = 0;   //常にMUXAを入力マルチプレクサにする　（参考）1：　MUXA,MUXBを交互につかう



 //AD1CON3レジスタの設定
        AD1CON3bits.ADRC = 0;   //AD変換クロック源選択//0：　PBCLK（Peripheral Bus Clock)　（参考）1：　A/D内臓RCクロック
        AD1CON3bits.SAMC4 = 1;  //AD1CON3bits.SAMC4 - AD1CON3bits.SAMC0(SAMC<4:0>)の5ビットでセット
        AD1CON3bits.SAMC3 = 1;  //アクイジションタイム（Tad（クロック周期）×N）設定（ホールドキャパシタ充電所要時間）
        AD1CON3bits.SAMC2 = 1;  //1111： 31Tad
        AD1CON3bits.SAMC1 = 1;  //（参考）0001： 1Tad   　0010： 2Tad 　　　0011： 3Tad　　・・・・
        AD1CON3bits.SAMC0 = 1;  //
        AD1CON3bits.ADCS7 = 0;  //AD変換時間の設定/AD1CON3bits.ADCS7 -　AD1CON3bits.ADCS0（ADCS＜7：0＞）の8ビットでセット
                                                                //AD変換完了フラグAD1CON1bits.DONEにより、AD変換完了を検知する場合は設定不要
        AD1CON3bits.ADCS6 = 0;  //AD変換完了までののクロック数選択ビット
        AD1CON3bits.ADCS5 = 0;  //0000 0101：　1Tad = 6Tpb  （Tpb：　PBCLKの周期）
        AD1CON3bits.ADCS4 = 0;  //（参考） 0000 0000：　1Tad　=　2Tpb
        AD1CON3bits.ADCS3 = 0;  //      0000 0001：　1Tad = 3Tpb
        AD1CON3bits.ADCS2 = 1;  //      0000 0010：　1Tad　=　4Tpb
        AD1CON3bits.ADCS1 = 0;  //                              　　・・・・　　　　
        AD1CON3bits.ADCS0 = 1;  //　　　　　1111 1111： 1Tad = 512Tpb

 //AD1CHSレジスタの設定　//SHAの＋端子とー端子への接続（ポート）設定
            AD1CHSbits.CH0NB = 0;   //マルチプレクサMUXB用負側入力選択ビット：　VR-  （参考）1：　AN1
        AD1CHSbits.CH0SB3 = 0;  //AD1CHSbits.CH0SB3 - AD1CHSBbits.CH0SB0（＜CH0SB＜3：0＞）の4ビットでセット
        AD1CHSbits.CH0SB2 = 0;  //マルチプレクサMUXBの正側入力選択
        AD1CHSbits.CH0SB1 = 0;  //0000：　AN0
        AD1CHSbits.CH0SB0 = 0;  //（参考）0001：　AN1　　0011　AN2　　　　．．．．　　1111：　AN15

                AD1CHSbits.CH0NA = 0;   //マルチプレクサMUXA用負側入力選択ビット：　VR-  （参考）1：　AN1
        AD1CHSbits.CH0SA3 = 0;  //AD1CHSbits.CH0SA3 - AD1CHSbits.CH0SA0（＜CH0SA＜3：0＞）の4ビットでセット
        AD1CHSbits.CH0SA2 = 0;  //マルチプレクサMUXAの正側入力選択
        AD1CHSbits.CH0SA1 = 0;  //0000：　AN0
        AD1CHSbits.CH0SA0 = 0;  //（参考）0001：　AN1　　0011　AN2　　　　．．．．　　1111：　AN15

//AD1PCFGレジスタの設定　//　ポートのｱﾅﾛｸﾞデジタル　
        //　★デバイスリセットでは全ビット0となるためデフォルトではアナログ入力となるのでデジタルで使う多重ピンは、コンフィグレーションでデジタル設定が必要!!　
                AD1PCFGbits.PCFG15 = 1;//RB15/AN15アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
                AD1PCFGbits.PCFG14 = 1;//RB14/AN14アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
                AD1PCFGbits.PCFG13 = 1;//RB13/AN13アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG12 = 1;//RB12/AN12アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG11 = 1;//RB11/AN11アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG10 = 1;//RB10/AN10アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG9 = 1;//RB9/AN9アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
                AD1PCFGbits.PCFG8 = 1;//RB8/AN8アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
                AD1PCFGbits.PCFG7 = 1;//RB7/AN7アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
                AD1PCFGbits.PCFG6 = 1;//RB6/AN6アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG5 = 1;//RB5/AN5アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG4 = 1;//RB4/AN4アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG3 = 1;//RB3/AN3アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG2 = 1;//RB2/AN2アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG1 = 1;//RB1/AN1アナログ入力orデジタル入力選択：　デジタル　（参考）0：　アナログ
        AD1PCFGbits.PCFG0 = 0;//RB0/AN0アナログ入力orデジタル入力選択：　アナログ　（参考）1：　デジタル


        //      AD1CSSLレジスタの設定
        //読み込むチャンネル（入力端子）をセットする
        AD1CSSLbits.CSSL15 = 0; //AN15をMUXAでスキャンしない　（参考）1：　スキャンする
                AD1CSSLbits.CSSL14 = 0; //AN15をMUXAでスキャンしない　（参考）1：　スキャンする
                AD1CSSLbits.CSSL13 = 0; //AN13をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL12 = 0; //AN12をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL11 = 0; //AN11をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL10 = 0; //AN10をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL9 = 0;  //AN9をMUXAでスキャンしない　（参考）1：　スキャンする
                AD1CSSLbits.CSSL8 = 0;  //AN8をMUXAでスキャンしない　（参考）1：　スキャンする
                AD1CSSLbits.CSSL7 = 0;  //AN7をMUXAでスキャンしない　（参考）1：　スキャンする
                AD1CSSLbits.CSSL6 = 0;  //AN6をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL5 = 0;  //AN5をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL4 = 0;  //AN4をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL3 = 0;  //AN3をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL2 = 0;  //AN2をMUXAでスキャンしない　（参考）1：　スキャンする
        AD1CSSLbits.CSSL1 = 0;  //AN1をMUXAでスキャンしない　（参考）1：　スキャンする　
        AD1CSSLbits.CSSL0 = 1;  //AN0をMUXAでスキャンする　（参考）0：　スキャンしない　　　　　★使用するAN0のチャンネルだけ読み込む


                lcd_init();                             // LCD初期化
        lcd_cmd(0b00001100);    // カーソル:OFF  ブﾘﾝｸ:OFF

        lcd_clear();            // 全消去
                sprintf(Buf,"ADC Start !!");//C30とは異なり、arguement 不要


       lcd_str(Buf);                   //液晶表示


        OpenTimer1(     T1_ON | //      タイマ１　イネーブル　 //T1_OFF　→ タイマ1　ディセーブル
                                T1_SOURCE_INT | //クロックソース：インターナル　//T1_SOURCE_EXT　→　外部発振器
                                T1_PS_1_256,    //プリスケール　1/256　　　//1/1、1/2、1/4、1/8、1/16、1/32、1/64、1/256
                                31249   //PRx値：　　T0[msec] = 1000/80000000*256*31249　=99.9968 msec
                                                //PICMX32は1クロックで1命令
                                                //周期 T0［sec］　=　1/Fosc　×　プリスケーラの逆数　× PRx値
                                );
        ConfigIntTimer1(T1_INT_ON | T1_INT_PRIOR_2);    //タイマ１割込ON、割り込みレベル２
        INTEnableSystemMultiVectoredInt();      //割り込みをマルチベクタモードで許可

        while(1)
        {
        }

}


//*************************************************************************
//インクルードファイル    1lcd_lib_C32.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ　1lcd_lib.cをもとに、
//C32コンパイラ対応等で変更したものです。
//*************************************************************************

#include <proc/p32mx460f512l.h>         //PIC32MX460F512L

#define Clock   80000000        // 単位はHzで指定


// LCDポート設定
#define lcd_port_DB7    LATEbits.LATE7  //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATEbits.LATE6  //LCDのDB6(13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATEbits.LATE5  //LCDのDB5(12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATEbits.LATE4  //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_stb                 LATEbits.LATE3  //LCDのstb（6番ピン)に接続されるPIC側ポート番号設定
#define lcd_rs                  LATEbits.LATE2  //LCDのrs（4番ピン)に接続されるPIC側ポート番号設定


void lcd_out(char code, char flag);
void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_str(char *str);




//**************************************************************************
//インクルードファイル    1lcd_lib_C32.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ 1lcd_lib.cをもとに、
//C32コンパイラ対応等で変更したものです。
//**************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C32コンパイラー
//  内蔵関数は以下
//　　　　lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//　　　　lcd_str(str*) -----　文字列表示
//////////////////////////////////////////////

#include        "1lcd_lib_C32.h"

void lcd_delay_us(unsigned int usec)    //1μsec遅延関数
{
        int count;

        count = (int)(Clock/20000000)*usec;
        do
        {
                asm("NOP");     asm("NOP");     asm("NOP");     asm("NOP");     asm("NOP");
                asm("NOP");     asm("NOP");     asm("NOP");     asm("NOP");     asm("NOP");
                count--;
        }while(count != 0);
}

void lcd_delay_ms(unsigned int msec)    //1msec遅延関数
{
        unsigned int i;

        for(i=0; i<msec; i++)
        lcd_delay_us(1000);
}


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;

        if (flag == 0)
                lcd_rs = 1;                     // 表示データの場合
        else
                lcd_rs = 0;                     // コマンドデータの場合

        lcd_delay_us(1);                //1μsecウェイト

        lcd_stb = 1;                    // strobe(E) ON　（Enable）

        lcd_delay_us(1);                // 1μsec ： strobe信号の幅

        lcd_stb = 0;                    // reset strobe
}

//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);               // 上位４ビット出力
        lcd_out(asci<<4, 0);    // 下位４ビット出力
        lcd_delay_us(50);               //50μsecウェイト
}

/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                // 上位４ビット出力
        lcd_out(cmd<<4, 1);             // 下位４ビット出力
        if((cmd & 0x03) != 0)   // clear Homeの場合
        lcd_delay_ms(2);        //      2msec待ち
        else
        lcd_delay_us(50);       //50μsecウェイト
}

/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  // 初期化コマンド出力
}

/////// 文字列出力関数
void lcd_str(char* str)
{
        while(*str)                             //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;                          //ポインタをインクリメント
        }
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_delay_ms(20);               //20msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(5);                //5msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_out(0x20, 1);               // 4bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_cmd(0x2E);                  // DL=0 4bit mode
        lcd_cmd(0x08);                  // display off C=D=B=0
        lcd_cmd(0x0D);                  // display on C=D=1 B=0
        lcd_cmd(0x06);                  // entry I/D=1 S=0
        lcd_cmd(0x02);                  // cursor home
}

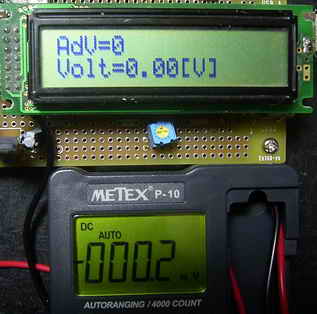

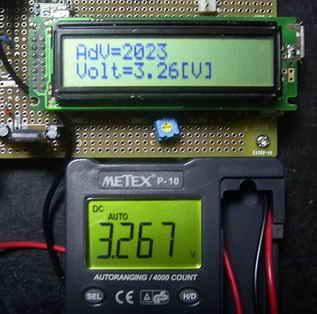

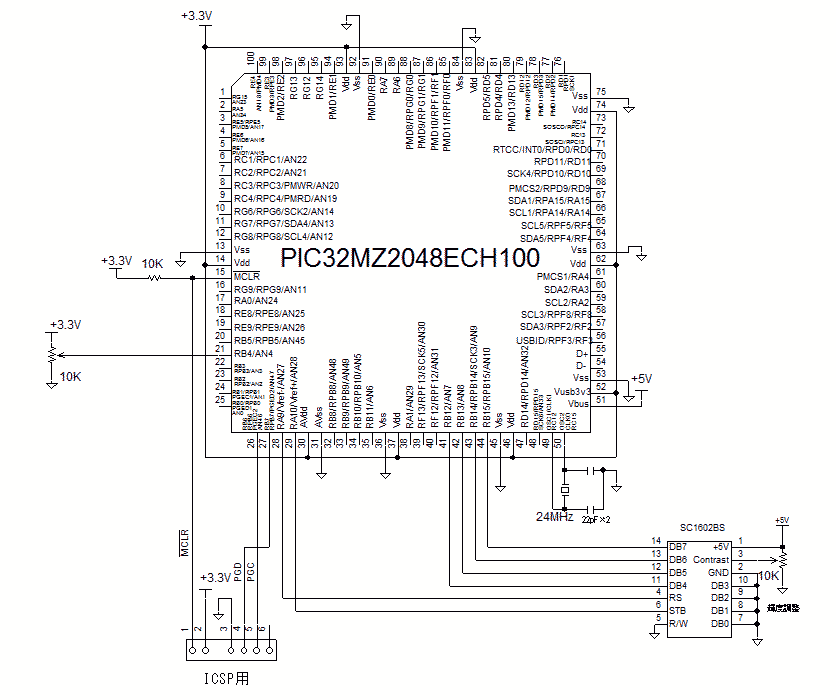

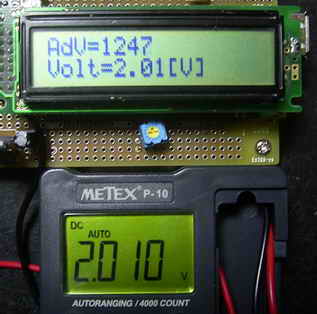

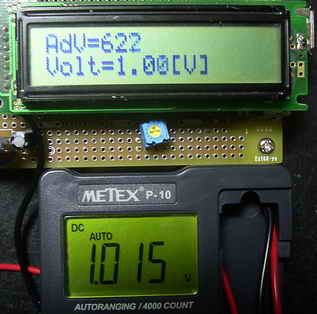

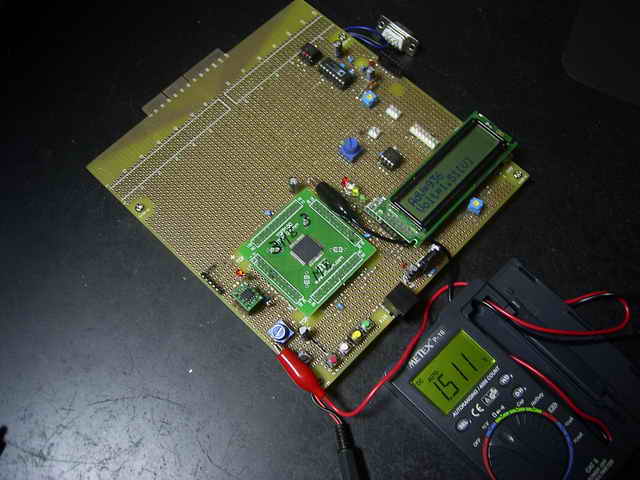

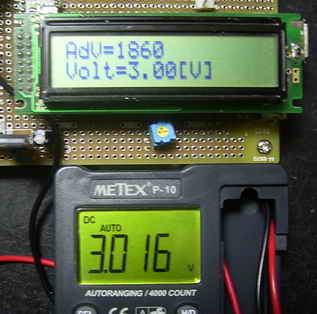

  　＜プログラム例＞
//以下、　main.c
//--------------------------------------------------------------------------------------------------------
/*******************************************************************************
  MPLAB Harmony Project Main Source File

  Company:
    Microchip Technology Inc.

  File Name:
    main.c

  Summary:
    This file contains the "main" function for an MPLAB Harmony project.

  Description:
    This file contains the "main" function for an MPLAB Harmony project.  The
    "main" function calls the "SYS_Initialize" function to initialize the state
    machines of all MPLAB Harmony modules in the system and it calls the
    "SYS_Tasks" function from within a system-wide "super" loop to maintain
    their correct operation. These two functions are implemented in
    configuration-specific files (usually "system_init.c" and "system_tasks.c")
    in a configuration-specific folder under the "src/system_config" folder
    within this project's top-level folder.  An MPLAB Harmony project may have
    more than one configuration, each contained within it's own folder under
    the "system_config" folder.
 *******************************************************************************/

// DOM-IGNORE-BEGIN
/*******************************************************************************
Copyright (c) 2013-2014 released Microchip Technology Inc.  All rights reserved.

//Microchip licenses to you the right to use, modify, copy and distribute
Software only when embedded on a Microchip microcontroller or digital signal
controller that is integrated into your product or third party product
(pursuant to the sublicense terms in the accompanying license agreement).

You should refer to the license agreement accompanying this Software for
additional information regarding your rights and obligations.

SOFTWARE AND DOCUMENTATION ARE PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND,
EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF
MERCHANTABILITY, TITLE, NON-INFRINGEMENT AND FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT SHALL MICROCHIP OR ITS LICENSORS BE LIABLE OR OBLIGATED UNDER
CONTRACT, NEGLIGENCE, STRICT LIABILITY, CONTRIBUTION, BREACH OF WARRANTY, OR
OTHER LEGAL EQUITABLE THEORY ANY DIRECT OR INDIRECT DAMAGES OR EXPENSES
INCLUDING BUT NOT LIMITED TO ANY INCIDENTAL, SPECIAL, INDIRECT, PUNITIVE OR
CONSEQUENTIAL DAMAGES, LOST PROFITS OR LOST DATA, COST OF PROCUREMENT OF
SUBSTITUTE GOODS, TECHNOLOGY, SERVICES, OR ANY CLAIMS BY THIRD PARTIES
(INCLUDING BUT NOT LIMITED TO ANY DEFENSE THEREOF), OR OTHER SIMILAR COSTS.
 *******************************************************************************/
// DOM-IGNORE-END


// *****************************************************************************
// *****************************************************************************
// Section: Included Files
// *****************************************************************************
// *****************************************************************************

#include <stddef.h>                     // Defines NULL
#include <stdbool.h>                    // Defines true
#include <stdlib.h>                     // Defines EXIT_FAILURE
#include "system/common/sys_module.h"   // SYS function prototypes


// *****************************************************************************
// *****************************************************************************
// Section: Main Entry Point
// *****************************************************************************
// *****************************************************************************

int main ( void )
{
    /* Initialize all MPLAB Harmony modules, including application(s). */
    SYS_Initialize ( NULL );

    while ( true )
    {
        /* Maintain state machines of all polled MPLAB Harmony modules. */
        SYS_Tasks ( );

    }

    /* Execution should not come here during normal operation */

    return ( EXIT_FAILURE );
}


/*******************************************************************************
 End of File
*/





//以下、app.c
//---------------------------------------------------------------------------------------------------
/*******************************************************************************
  MPLAB Harmony Application Source File

  Company:
    Microchip Technology Inc.

  File Name:
    app.c

  Summary:
    This file contains the source code for the MPLAB Harmony application.

  Description:
    This file contains the source code for the MPLAB Harmony application.  It
    implements the logic of the application's state machine and it may call
    API routines of other MPLAB Harmony modules in the system, such as drivers,
    system services, and middleware.  However, it does not call any of the
    system interfaces (such as the "Initialize" and "Tasks" functions) of any of
    the modules in the system or make any assumptions about when those functions
    are called.  That is the responsibility of the configuration-specific system
    files.
 *******************************************************************************/

// DOM-IGNORE-BEGIN
/*******************************************************************************
Copyright (c) 2013-2014 released Microchip Technology Inc.  All rights reserved.

Microchip licenses to you the right to use, modify, copy and distribute
Software only when embedded on a Microchip microcontroller or digital signal
controller that is integrated into your product or third party product
(pursuant to the sublicense terms in the accompanying license agreement).

You should refer to the license agreement accompanying this Software for
additional information regarding your rights and obligations.

SOFTWARE AND DOCUMENTATION ARE PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND,
EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF
MERCHANTABILITY, TITLE, NON-INFRINGEMENT AND FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT SHALL MICROCHIP OR ITS LICENSORS BE LIABLE OR OBLIGATED UNDER
CONTRACT, NEGLIGENCE, STRICT LIABILITY, CONTRIBUTION, BREACH OF WARRANTY, OR
OTHER LEGAL EQUITABLE THEORY ANY DIRECT OR INDIRECT DAMAGES OR EXPENSES
INCLUDING BUT NOT LIMITED TO ANY INCIDENTAL, SPECIAL, INDIRECT, PUNITIVE OR
CONSEQUENTIAL DAMAGES, LOST PROFITS OR LOST DATA, COST OF PROCUREMENT OF
SUBSTITUTE GOODS, TECHNOLOGY, SERVICES, OR ANY CLAIMS BY THIRD PARTIES
(INCLUDING BUT NOT LIMITED TO ANY DEFENSE THEREOF), OR OTHER SIMILAR COSTS.
 *******************************************************************************/
// DOM-IGNORE-END


// *****************************************************************************
// *****************************************************************************
// Section: Included Files
// *****************************************************************************
// *****************************************************************************

#include "app.h"



# ifndef _MY_INCLUDE_PERIPHERAL
#define   _MY_INCLUDE_PERIPHERAL
#include <peripheral/peripheral.h>
#include <peripheral/ports/plib_ports.h>
#endif

#include "adc_p32mz2048ech100.h"
#include "adcp_p32mz2048ech100.h"
#include "1lcd_lib_C32.h"

#define ADC_ID_1 0


int delay_Clock = 200000000;   //200MHz
char Buf[17];   //1液晶表示バッファー



extern int Flag_Adc;

void delay_us(volatile unsigned int usec)        //1μsec遅延
{
        volatile  int count;

        count = (int)(delay_Clock/20000000)*usec;


        do      //実測　at　200MH (Clock=200000000)
        {       //delay_us(1000)：1000.4μsec  delay_us(100)：100.6μsec  delay_us(10):10.5μsec　　delay_us(1)：1.5μsec
                asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP");asm("NOP");
                asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP");

                count--;
        }while(count != 0);


}

void delay_ms(volatile unsigned int msec)        //1msec遅延
{
        volatile unsigned int i;         //実測：at200MH (Clock=200000000)//delay_ms(1)： 1.0006msec   delay_ms(100)：100.04msec

        for(i=0; i<msec; i++)
        delay_us(1000);
}


void AdcFunc(void)
{
    unsigned int AdcValue;
    float Volt;
    int I,F;

    //PLIB_ADCP_IndividualTrigger(ADCP_ID_1, ADCP_AN4);
    AD1CON3bits.RQCONVRT = 1;   //個別入力AD変換開始    //Individual ADC Input Conversion Request bit


     //AdcValue = PLIB_ADCP_ResultGet( ADC_ID_1, ADCP_AN4 );  //AN25用バッファから変換値（unsigned int) 読出し
    while(!AD1DSTAT1bits.ARDY4);   //AN4の変換終了待ち
    AdcValue = AD1DATA4;           //AN4用バッファから変換値（unsigned int) 読出し


    lcd_cmd(0x80);          //1目の先頭へ

    sprintf(Buf,"AdV=%u             ",AdcValue); //バッファーに文字列をセット
    lcd_str(Buf);       // 開始メッセージ1行目表示

    Volt =(float)AdcValue/2048*3.3;

    lcd_cmd(0xC0);          //２行目の先頭へ
    sprintf(Buf,"Volt=%.2f[V]",Volt);       //文字列としてバッファーに収納
    lcd_str(Buf);           // 開始メッセージ1行目表示


    Flag_Adc = 0;

}




// *****************************************************************************
// *****************************************************************************
// Section: Global Data Definitions
// *****************************************************************************
// *****************************************************************************

// *****************************************************************************
/* Application Data

  Summary:
    Holds application data

  Description:
    This structure holds the application's data.

  Remarks:
    This structure should be initialized by the APP_Initialize function.

    Application strings and buffers are be defined outside this structure.
*/

APP_DATA appData;


// *****************************************************************************
// *****************************************************************************
// Section: Application Callback Functions
// *****************************************************************************
// *****************************************************************************

/* TODO:  Add any necessary callback funtions.
*/


// *****************************************************************************
// *****************************************************************************
// Section: Application Local Functions
// *****************************************************************************
// *****************************************************************************

/* TODO:  Add any necessary local functions.
*/


// *****************************************************************************
// *****************************************************************************
// Section: Application Initialization and State Machine Functions
// *****************************************************************************
// *****************************************************************************

/*******************************************************************************
  Function:
    void APP_Initialize ( void )

  Remarks:
    See prototype in app.h.
 */

void APP_Initialize ( void )
{
    /* Place the App state machine in its initial state. */
    appData.state = APP_STATE_INIT;

    /* TODO: Initialize your application's state machine and other
     * parameters.
     */


    //液晶ポート入出力設定-----------------------------
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_B, 15 );
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_B, 14 );
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_B, 13 );
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_B, 12 );
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_A, 10 );
    PLIB_PORTS_PinDirectionOutputSet( PORTS_ID_0, PORT_CHANNEL_A, 9 );
/*
    TRISBbits.TRISB15 = 0;       //キャラクタ液晶ポート設定
    TRISBbits.TRISB14 = 0;       //キャラクタ液晶ポート設定
    TRISBbits.TRISB13 = 0;       //キャラクタ液晶ポート設定
    TRISBbits.TRISB12 = 0;       //キャラクタ液晶ポート設定
    TRISAbits.TRISA10 = 0;       //キャラクタ液晶ポート設定
    TRISAbits.TRISA9 = 0;       //キャラクタ液晶ポート設定
*/



    //ADCモジュールキャリブレーション
    PLIB_ADCP_Configure(ADCP_ID_1, ADCP_VREF_VREFP_VREFN, false, false, false,  //Reference voltage set to VREF positive and VREF negative
                                                                                //boostVref:false//fractionalOutputOn:false//stopInIdle:false
    ADCP_CLK_SRC_SYSCLK, (96000000/ 16000000 / 2), 32, 0, 32);                  //ADC TAD clock：96MHz//Desired TAD clock Frequency:16MHz
                                                                                //oversampleDigFilterSamTime:32//earlyIntEnable:0//class2and3SampleTime:32


    AD1CAL1 = 0xF8894530;  // Use software calibration values into AD1CALx
    AD1CAL2 = 0x01E4AF69;
    AD1CAL3 = 0x0FBBBBB8;
    AD1CAL4 = 0x000004AC;
    AD1CAL5 = 0x02000002;

    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH0, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH0モジュールを差動アンプモードに設定
    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH1, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH1モジュールを差動アンプモードに設定
    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH2, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH2モジュールを差動アンプモードに設定
    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH3, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH3モジュールを差動アンプモードに設定
    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH4, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH4モジュールを差動アンプモードに設定
    PLIB_ADCP_SHModeSelect(ADCP_ID_1, ADCP_SH5, ADCP_SH_MODE_DIFFERENTIAL_UNIPOLAR);//SH5モジュールを差動アンプモードに設定

    PLIB_ADCP_ChannelScanConfigure(ADCP_ID_1, 0, 0, ADCP_SCAN_TRG_SRC_TMR3_MATCH);

    PLIB_ADCP_Enable(ADCP_ID_1);    //ADC有効化、　シリコンチップキャリブレーションを実行//Turn on the ADC. Wait for silicon ADC self cal to finish
    while(!PLIB_ADCP_ModuleIsReady(ADCP_ID_1));  //ADC準備完了を待つ

    //アプリケーションでのADC設定
    //PLIB_ADCP_Disable(ADC_ID_1);
    AD1CON1bits.ADCEN = 0;

    //PLIB_ADCP_SHModeSelect(ADC_ID_1, ADCP_SH5, ADCP_SH_MODE_SINGLE_ENDED_UNIPOLAR);
    AD1IMODbits.SH5MOD = 0b00;  //No5SHを　シングルエンド入力、出力ユニポーラエンコードの unsigned intに設定

     //PLIB_ADC_InputSelectPositive(ADC_ID_1, ADC_INPUT_POSITIVE_AN4);//未サポート関数
    AD1CON3bits.ADINSEL = 4;   //AD変換入力ポート　AN4設定


     //PLIB_PORTS_PinDirectionInputSet( PORTS_ID_0, PORT_CHANNEL_B, 4 );
    TRISBbits.TRISB4 = 1;   //RB4　入力モード設定



    //PLIB_PORTS_PinModeSelect(PORTS_ID_0, PORTS_ANALOG_PIN_4, PORTS_PIN_MODE_ANALOG);
    ANSELBbits.ANSB4 = 1;    //RB4/AN4 アナログモード




    //PLIB_ADC_VoltageReferenceSelect(ADC_ID_1, ADC_REFERENCE_VDD_TO_AVSS ); ?   //リファレンス電圧設定：　Vrefh = AVdd, Vrefl = AVss//未サポート関数
    AD1CON3bits.VREFSEL = 0b000;    //リファレンス電圧設定：　Vrefh = AVdd, Vrefl = AVss

    //PLIB_ADC_ConversionClockSourceSelect(ADC_ID_1, ADC_CLOCK_SOURCE_SYSTEM_CLOCK); //未サポート関数
    AD1CON2bits.ADCSEL = 0b01;     //AD変換クロックソース：システムクロック(200MHz) //ADC Clock Source //System Clock
                                    //外部入力の場合　0b10: REFCLK3(PPS)   //内蔵高速クロック(8MHz)の場合0b11: FRC //0b00 = Reserved

    // PLIB_ADC_ConversionClockSet(ADC_ID_1, SYS_CLK_FREQUENCY, 19);  //This function sets the ADC module conversion clock prescaler//未サポート関数
    AD1CON2bits.ADCDIV = 19;     //AD変換クロック分周比：1/20　　変換周波数：200MHz --> 10MHz (Tad = 100nsec)  // 1MHz < 10MHz < 16MHz  故　OK

    //PLIB_ADC_SampleAcqusitionTimeSet(ADC_ID_1, 50 );  //サンプル時間（アクイジション時間）50Tad//未サポート関数
    AD1CON2bits.SAMC = 50;   //サンプル時間（アクイジション時間）50Tad = 100nsec x 50 = 5000nec = 5μsec

    //PLIB_ADCP_Enable(ADC_ID_1); //PLIB_ADC_Enable(ADC_ID_1);   //ADC モジュール　有効   // Enable the ADC module
    AD1CON1bits.ADCEN = 1;    //ADC モジュール　有効





    lcd_init();                         // LCD初期化
    lcd_cmd(0b00001100);    // カーソル:OFF  ブﾘﾝｸ:OFF

    lcd_cmd(0x80);          //1目の先頭へ
    sprintf(Buf,"AD converter       ");//
    lcd_str(Buf);                   //液晶表示

    lcd_cmd(0xC0);          //２行目の先頭へ
    sprintf(Buf,"    Start !!    ");    //
    lcd_str(Buf);           // 開始メッセージ1行目表示

    delay_ms(2000);






}


/******************************************************************************
  Function:
    void APP_Tasks ( void )

  Remarks:
    See prototype in app.h.
 */

void APP_Tasks ( void )
{
    /* Check the application's current state. */
    switch ( appData.state )
    {
        /* Application's initial state. */
        case APP_STATE_INIT:
        {
            if(Flag_Adc == 1)AdcFunc();     //割込み発生時
            break;
        }

        /* TODO: implement your application state machine.*/

        /* The default state should never be executed. */
        default:
        {
            /* TODO: Handle error in application's state machine. */
            break;
        }
    }
}


/*******************************************************************************
 End of File
 */






//以下、system_init.c
//---------------------------------------------------------------------------------------------------

/*******************************************************************************
  System Initialization File

  File Name:
    system_init.c

  Summary:
    This file contains source code necessary to initialize the system.

  Description:
    This file contains source code necessary to initialize the system.  It
    implements the "SYS_Initialize" function, configuration bits, and allocates
    any necessary global system resources, such as the systemObjects structure
    that contains the object handles to all the MPLAB Harmony module objects in
    the system.
 *******************************************************************************/

// DOM-IGNORE-BEGIN
/*******************************************************************************
Copyright (c) 2013-2014 released Microchip Technology Inc.  All rights reserved.

Microchip licenses to you the right to use, modify, copy and distribute
Software only when embedded on a Microchip microcontroller or digital signal
controller that is integrated into your product or third party product
(pursuant to the sublicense terms in the accompanying license agreement).

You should refer to the license agreement accompanying this Software for
additional information regarding your rights and obligations.

SOFTWARE AND DOCUMENTATION ARE PROVIDED AS IS WITHOUT WARRANTY OF ANY KIND,
EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF
MERCHANTABILITY, TITLE, NON-INFRINGEMENT AND FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT SHALL MICROCHIP OR ITS LICENSORS BE LIABLE OR OBLIGATED UNDER
CONTRACT, NEGLIGENCE, STRICT LIABILITY, CONTRIBUTION, BREACH OF WARRANTY, OR
OTHER LEGAL EQUITABLE THEORY ANY DIRECT OR INDIRECT DAMAGES OR EXPENSES
INCLUDING BUT NOT LIMITED TO ANY INCIDENTAL, SPECIAL, INDIRECT, PUNITIVE OR
CONSEQUENTIAL DAMAGES, LOST PROFITS OR LOST DATA, COST OF PROCUREMENT OF
SUBSTITUTE GOODS, TECHNOLOGY, SERVICES, OR ANY CLAIMS BY THIRD PARTIES
(INCLUDING BUT NOT LIMITED TO ANY DEFENSE THEREOF), OR OTHER SIMILAR COSTS.
 *******************************************************************************/
// DOM-IGNORE-END


// *****************************************************************************
// *****************************************************************************
// Section: Included Files
// *****************************************************************************
// *****************************************************************************

#include "system_config.h"
#include "app.h"
#include "system_definitions.h"


// ****************************************************************************
// ****************************************************************************
// Section: Configuration Bits
// ****************************************************************************
// ****************************************************************************
//-----------------------------------------------------------------------
//DEVCFG0レジスタ
#pragma config EJTAGBEN = NORMAL
#pragma config DBGPER = ALLOW_PG2
#pragma config FSLEEP = OFF
#pragma config FECCCON = OFF_UNLOCKED
#pragma config BOOTISA = MIPS32
#pragma config TRCEN = OFF
#pragma config ICESEL = ICS_PGx2
#pragma config JTAGEN = OFF //JTAG ポート Disable
#pragma config DEBUG = OFF



//----------------------------------------------------------------------
//DEVCFG1レジスタ
#pragma config FNOSC = SPLL //PLL回路(システムPLL）選択   //システム発振回路 //内蔵FRC(8MHz）選択の場合：FNOSC = FRCDIV   //Oscillator Selection Bits (Fast RC Osc w/Div-by-N (FRCDIV))
#pragma config FDMTEN = OFF //デッドマンタイマ　OFF (Deadman Timer is disabled)
//#pragma config DMTINTV = WIN_127_128 // DMT Count Window Interval (Window/Interval value is 127/128 counter value)

#pragma config FSOSCEN = OFF // 副発振器OFF   //Secondary Oscillator Enable (Disable SOSC)
#pragma config IESO = OFF //ウェイクアップ時の2段速度スタートアップ　// Internal/External Switch Over (Disabled)

#pragma config POSCMOD = HS //HS: ハイスピードレゾネータモード // HS(High Speed Resonator Operation) Oscillator mode selected
                            //EC: 外部発振器    //EC(External Clock Input Operation) mode selected // Primary Oscillator Configuration (Primary osc disabled)
#pragma config OSCIOFNC = OFF //OSCCOピン出力無効
#pragma config FCKSM = CSECME   //クロック発振：切替及びモニタ有効  //主発振器失陥でFRC(内蔵高速発振器）に切替   //FSCM（Fail Safe Clock Monitor)制御

#pragma config FWDTEN = OFF // ウォッチドックタイマ　OFF    //Watchdog Timer Disable
//#pragma config WDTPS = PS1048576 // Watchdog Timer Postscaler (1:1048576)
//#pragma config WDTSPGM = STOP // Watchdog Timer Stop During Flash Programming (WDT stops during Flash programming)
//#pragma config WINDIS = NORMAL // Watchdog Timer Window Mode (Watchdog Timer is in non-Window mode)
//#pragma config FWDTWINSZ = WINSZ_25 // Watchdog Timer Window Size (Window size is 25%)



//--------------------------------------------------------------------------------------------------------------------
// DEVCFG2レジスタ
//システムクロック：200MHz
//ペリフェラル周波数：//default: 100MHz    //PBxDIVで8系統毎に設定変更可
//PBxDIV: PERIPHERAL BUS CLOCK DIVISOR CONTROL レジスタのPBDIV<6:0>: Peripheral Bus Clock Divisor Control ビットで設定

#pragma config FPLLRNG = RANGE_13_26_MHZ        //PLL Input周波数入力範囲設定// System PLL Input Range (13-26 MHz Input) 　//24MHz故
#pragma config FPLLIDIV = DIV_3 //PLL入力側での分周： 1/3  // PLL　Input周波数 = 24MHｚ　÷　3　＝　8MHz     // System PLL Input Divider (1x Divider)

//#pragma config FPLLICLK = PLL_POSC //主発振回路選択　//内蔵FRC（8MHz）の場合はFPLLICLK = PLL_FRC//  System PLL Input Clock Selection (POSC is input to the System PLL)
#pragma config FPLLICLK = PLL_FRC   //内蔵高速発振器選択    //★★★　バグ有　主発振回路選択の時、FPLLICLK = PLL_POSCではなくFPLLICLK = PLL_FRCを選択する。(at ver.1.33 XC32)

#pragma config FPLLMULT = MUL_50 //PLL倍率：50倍　//8MHz x 50 = 400MHz  //System PLL Multiplier (PLL Multiply by 50)
#pragma config FPLLODIV = DIV_2 //PLL出力側での分周： 1/2  //システムクロック　=　400MHz ÷　2　=　200MHｚ


#pragma config UPLLFSEL = FREQ_24MHZ //USBのPLL入力を　24MHz→12MHzに変換　// USB PLL Input Frequency Selection (USB PLL input is 12 MHz)
#pragma config UPLLEN = ON //USBのPLL変換：イネーブル　// USB PLL Enable (USB PLL is enabled)




//--------------------------------------------------------------------------------------------------------------------------
//DEVCFG3レジスタ
#pragma config USERID =     0xffff
#pragma config FMIIEN =     ON
#pragma config FETHIO =     ON
#pragma config PGL1WAY =    ON
#pragma config PMDL1WAY =   ON
#pragma config IOL1WAY =    ON
#pragma config FUSBIDIO =   ON




/*** BF1SEQ0 ***/

#pragma config TSEQ =       0xffff
#pragma config CSEQ =       0xffff


// *****************************************************************************
// *****************************************************************************
// Section: Library/Stack Initialization Data
// *****************************************************************************
// *****************************************************************************/



// *****************************************************************************
// *****************************************************************************
// Section: Driver Initialization Data
// *****************************************************************************
// *****************************************************************************




// *****************************************************************************
// *****************************************************************************
// Section: System Data
// *****************************************************************************
// *****************************************************************************

/* Structure to hold the object handles for the modules in the system. */
SYSTEM_OBJECTS sysObj;

// *****************************************************************************
// *****************************************************************************
// Section: Module Initialization Data
// *****************************************************************************
// *****************************************************************************

// *****************************************************************************
/* System Clock Initialization Data
*/

const SYS_CLK_INIT sysClkInit =
{
    .moduleInit = {0},
    .systemClockSource = SYS_CLK_SOURCE,
    .systemClockFrequencyHz = SYS_CLK_FREQ,
    .waitTillComplete = true,
    .secondaryOscKeepEnabled = true,
    .onWaitInstruction = SYS_CLK_ON_WAIT,
};


/*** System Device Control Initialization Data ***/

const SYS_DEVCON_INIT sysDevconInit =
{
    .moduleInit = {0},
};


// *****************************************************************************
// *****************************************************************************
// Section: Static Initialization Functions
// *****************************************************************************
// *****************************************************************************

/*******************************************************************************
  Function:
    void DRV_TMR0_Initialize(void)

  Summary:
    Initializes Timer Driver Instance 0

  Remarks:
 */
void DRV_TMR0_Initialize(void)
{
    /* Setup TMR0 Instance */
    PLIB_TMR_Stop(TMR_ID_1); /* Disable Timer */
    PLIB_TMR_ClockSourceSelect(TMR_ID_1, TMR_CLOCK_SOURCE_PERIPHERAL_CLOCK); /* Select clock source */
    PLIB_TMR_PrescaleSelect(TMR_ID_1, TMR_PRESCALE_VALUE_256); /* Select prescalar value */
    PLIB_TMR_Mode16BitEnable(TMR_ID_1); /* Enable 16 bit mode */
    PLIB_TMR_Counter16BitClear(TMR_ID_1); /* Clear counter */
    PLIB_TMR_Period16BitSet(TMR_ID_1, 0); /*Set period */

    /* Setup Interrupt */
    PLIB_INT_SourceEnable(INT_ID_0, INT_SOURCE_TIMER_1);
    PLIB_INT_VectorPrioritySet(INT_ID_0, INT_VECTOR_T1, INT_PRIORITY_LEVEL1);
    PLIB_INT_VectorSubPrioritySet(INT_ID_0, INT_VECTOR_T1, INT_SUBPRIORITY_LEVEL0);


    PLIB_TMR_Period16BitSet(TMR_ID_1,9766);    //5 nsec x20  x 9766 x 256 =250.0096msec = 250msec
    PLIB_TMR_Start(TMR_ID_1);    //タイマスタート

}

// *****************************************************************************
// *****************************************************************************
// Section: System Initialization
// *****************************************************************************
// *****************************************************************************

/*******************************************************************************
  Function:
    void SYS_Initialize ( SYS_INIT_DATA *data )

  Summary:
    Initializes the board, services, drivers, application and other modules.

  Remarks:
    See prototype in system/common/sys_module.h.
 */

void SYS_Initialize ( void* data )
{
    /* Core Processor Initialization */
    SYS_CLK_Initialize(&sysClkInit);
    sysObj.sysDevcon = SYS_DEVCON_Initialize(SYS_DEVCON_INDEX_0, (SYS_MODULE_INIT*)&sysDevconInit);
    SYS_DEVCON_PerformanceConfig(SYS_DEVCON_SYSTEM_CLOCK);


    SYS_DEVCON_SystemUnlock();

    PB3DIVbits.PBDIV = 0x13;  //19: タイマ1用ペリフェラルクロック：　1/20  --> 10MHz（ = 200MHz/20) //PBCLK3 is SYSCLK divided by 10
 //   PB3DIVbits.PBDIV = 0x03;  //PBCLK3 is SYSCLK divided by 4

    SYS_DEVCON_SystemLock();

    /* System Services Initialization */
    SYS_INT_Initialize();

    /* Initialize Drivers */
    /* Timer Instanace 0 Call */
    DRV_TMR0_Initialize();


    /* Initialize System Services */

    /* Initialize Middleware */

    /* Enable Global Interrupts */
    SYS_INT_Enable();

    /* Initialize the Application */
    APP_Initialize();
}

/*******************************************************************************
 End of File
*/




//以下、 system_interrupt.c
//-----------------------------------------------------------------------------------------------------------------------

/*******************************************************************************
 System Interrupts File

  File Name:
    system_int.c

  Summary:
    Raw ISR definitions.

  Description:
    This file contains a definitions of the raw ISRs required to support the
    interrupt sub-system.

  Summary:
    This file contains source code for the interrupt vector functions in the
    system.

  Description:
    This file contains source code for the interrupt vector functions in the
    system.  It implements the system and part specific vector "stub" functions
    from which the individual "Tasks" functions are called for any modules
    executing interrupt-driven in the MPLAB Harmony system.

  Remarks:
    This file requires access to the systemObjects global data structure that
    contains the object handles to all MPLAB Harmony module objects executing
    interrupt-driven in the system.  These handles are passed into the individual
    module "Tasks" functions to identify the instance of the module to maintain.
 *******************************************************************************/

// DOM-IGNORE-BEGIN
/*******************************************************************************
Copyright (c) 2011-2014 released Microchip Technology Inc.  All rights reserved.

Microchip licenses to you the right to use, modify, copy and distribute
Software only when embedded on a Microchip microcontroller or digital signal
controller that is integrated into your product or third party product
(pursuant to the sublicense terms in the accompanying license agreement).

You should refer to the license agreement accompanying this Software for
additional information regarding your rights and obligations.

SOFTWARE AND DOCUMENTATION ARE PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND,
EITHER EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF
MERCHANTABILITY, TITLE, NON-INFRINGEMENT AND FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT SHALL MICROCHIP OR ITS LICENSORS BE LIABLE OR OBLIGATED UNDER
CONTRACT, NEGLIGENCE, STRICT LIABILITY, CONTRIBUTION, BREACH OF WARRANTY, OR
OTHER LEGAL EQUITABLE THEORY ANY DIRECT OR INDIRECT DAMAGES OR EXPENSES
INCLUDING BUT NOT LIMITED TO ANY INCIDENTAL, SPECIAL, INDIRECT, PUNITIVE OR
CONSEQUENTIAL DAMAGES, LOST PROFITS OR LOST DATA, COST OF PROCUREMENT OF
SUBSTITUTE GOODS, TECHNOLOGY, SERVICES, OR ANY CLAIMS BY THIRD PARTIES
(INCLUDING BUT NOT LIMITED TO ANY DEFENSE THEREOF), OR OTHER SIMILAR COSTS.
 *******************************************************************************/
// DOM-IGNORE-END


// *****************************************************************************
// *****************************************************************************
// Section: Included Files
// *****************************************************************************
// *****************************************************************************

#include <xc.h>
#include <sys/attribs.h>
#include "app.h"
#include "system_definitions.h"

# ifndef _MY_INCLUDE_PERIPHERAL
#define   _MY_INCLUDE_PERIPHERAL
#include <peripheral/peripheral.h>
#include <peripheral/ports/plib_ports.h>
#endif


int Flag_Adc = 0;    //AD変換フラグ


// *****************************************************************************
// *****************************************************************************
// Section: System Interrupt Vector Functions
// *****************************************************************************
// *****************************************************************************
void __ISR(_TIMER_1_VECTOR, ipl2) _IntHandlerDrvTmrInstance0(void)
{
     PLIB_INT_SourceFlagClear(INT_ID_0,INT_SOURCE_TIMER_1);//タイマ1割り込みフラグクリア
   //IFS0bits.T1IF= 0;    //タイマ1割り込みフラグクリア

    PLIB_TMR_Period16BitSet(TMR_ID_1,9766);    //5 nsec x20  x 9766 x 256 =250.0096msec = 250msec

    Flag_Adc = 1;


}


/*******************************************************************************
 End of File
*/




//以下、1lcd_lib_C32.h
//------------------------------------------------------------------------------------------------------------
//*************************************************************************
//インクルードファイル    1lcd_lib_C32.h
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ　1lcd_lib.cをもとに、
//C32コンパイラ対応等で変更したものです。
//*************************************************************************
#include <p32xxxx.h>
#define lcd_Clock   200000000        // 単位はHzで指定


// LCDポート設定
#define lcd_port_DB7    LATBbits.LATB15 //LCDのDB7（14番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB6    LATBbits.LATB14 //LCDのDB6(13番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB5    LATBbits.LATB13 //のDB5(12番ピン)に接続されるPIC側ポート番号設定
#define lcd_port_DB4    LATBbits.LATB12 //LCDのDB4（11番ピン)に接続されつPIC側ポート番号設定
#define lcd_rs          LATAbits.LATA9  //LCDのrs（4番ピン)に接続されるPIC側ポート番号設定
#define lcd_stb         LATAbits.LATA10 //LCDのstb（6番ピン)に接続されるPIC側ポート番号設定



void lcd_out(char code, char flag);
void lcd_data(char asci);
void lcd_cmd(char cmd);
void lcd_clear(void);
void lcd_init(void);
void lcd_str(char *str);







//以下、1lcd_lib_C32.c
//----------------------------------------------------------------------------------------------------------------------
//**************************************************************************
//インクルードファイル    1lcd_lib_C32.c
//このファイルは後閑哲也さんが設計されたCCSコンパイラ用液晶表示ライブラリ 1lcd_lib.cをもとに、
//C32コンパイラ対応等で変更したものです。
//**************************************************************************

///////////////////////////////////////////////
//  液晶表示器制御ライブラリ　for C32コンパイラー
//  内蔵関数は以下
//　　　　lcd_init()    ----- 初期化
//    lcd_cmd(cmd)  ----- コマンド出力
//    lcd_data(chr) ----- １文字表示出力
//    lcd_clear()   ----- 全消去
//　　　　lcd_str(str*) -----　文字列表示
//////////////////////////////////////////////

#include        "1lcd_lib_C32.h"

void lcd_delay_us(unsigned int usec)    //1μsec遅延関数
{
        int count;

        count = (int)(lcd_Clock/20000000)*usec;

        do      //実測：　at　200MH (Clock=200000000)
        {       //delay_us(1000)→1000.4μsec、　delay_us(100)→100.6μsec、delay_us(10)→10.5μsec、delay_us(1)→1.5μsec
                asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP");asm("NOP");
                asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP"); asm("NOP");

                count--;
        }while(count != 0);


}

void lcd_delay_ms(unsigned int msec)    //1msec遅延関数
{
        unsigned int i;

        for(i=0; i<msec; i++)
        lcd_delay_us(1000);
}


//////// データ出力サブ関数
void lcd_out(char code, char flag)
{
        if(code & 0b10000000)lcd_port_DB7 = 1;  //LCDのDB7への出力セット
        else lcd_port_DB7 = 0;
        if(code & 0b01000000)lcd_port_DB6 = 1;  //LCDのDB6への出力セット
        else lcd_port_DB6 = 0;
        if(code & 0b00100000)lcd_port_DB5 = 1;  //LCDのDB5への出力セット
        else lcd_port_DB5 = 0;
        if(code & 0b00010000)lcd_port_DB4 = 1;  //LCDのDB４への出力セット
        else lcd_port_DB4 = 0;

        if (flag == 0)
                lcd_rs = 1;                     // 表示データの場合
        else
                lcd_rs = 0;                     // コマンドデータの場合

        lcd_delay_us(3);                //1μsecウェイト
//      lcd_delay_us(1);                //1μsecウェイト

        lcd_stb = 1;                    // strobe(E) ON　（Enable）
        lcd_delay_us(3);                //1μsecウェイト
//      lcd_delay_us(1);                // 1μsec ： strobe信号の幅

        lcd_stb = 0;                    // reset strobe
}

//////// １文字表示関数
void lcd_data(char asci)
{
        lcd_out(asci, 0);               // 上位４ビット出力
        lcd_out(asci<<4, 0);    // 下位４ビット出力
        lcd_delay_us(50);               //50μsecウェイト
}

/////// コマンド出力関数
void lcd_cmd(char cmd)
{
        lcd_out(cmd, 1);                // 上位４ビット出力
        lcd_out(cmd<<4, 1);             // 下位４ビット出力
        if((cmd & 0x03) != 0)   // clear Homeの場合
        lcd_delay_ms(2);        //      2msec待ち
        else
        lcd_delay_us(50);       //50μsecウェイト
}

/////// 全消去関数
void lcd_clear(void)
{
        lcd_cmd(0x01);                  // 初期化コマンド出力
}

/////// 文字列出力関数
void lcd_str(char* str)
{
        while(*str)                             //文字列終端の '\0'を検出するまで
        {
                lcd_data(*str);         //　１文字表示
                str++;                          //ポインタをインクリメント
        }
}


/////// 初期化関数
void lcd_init(void)
{
        lcd_delay_ms(20);               //20msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(5);                //5msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_out(0x30, 1);               // 8bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_out(0x20, 1);               // 4bit mode set
        lcd_delay_ms(1);                //1msecウェイト
        lcd_cmd(0x2E);                  // DL=0 4bit mode
        lcd_cmd(0x08);                  // display off C=D=B=0
        lcd_cmd(0x0D);                  // display on C=D=1 B=0
        lcd_cmd(0x06);                  // entry I/D=1 S=0
        lcd_cmd(0x02);                  // cursor home
}

AD入力電圧	液晶上段：　ADコンバータ読込整数値 液晶下段：　電圧換算値 テスター表示：　電圧値[V]
Vin = 0v
Vin = 1v
Vin = 2v
Vin = 3v
Vin = 3.3v
