タイマ割り込みによる
Lチカ
(by Arduino)
Arduino言語で タイマ割り込みを用いたpicoのLEDフリーランの例を紹介します。
| ＜仕様＞ ・ picoを使用すること ・ LEDは1sec ON（点灯）、1sec OFF（消灯）の点滅を繰り返すこと ・ 点滅させるLEDは、以下とする 1. pico基板上のLED 2. picoの外部端子（ピン番号1）に接続されたLED ・ 時間制御は、タイマ割り込みを使うこと ・ 各LEDの点滅は、同期していること。 ・ 開発言語はArduino言語とする |
||||||

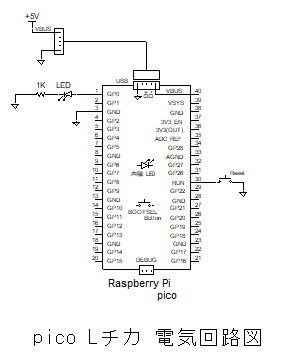

| ＜回路図＞（→ PDFファイル） | ||||||
 |
||||||

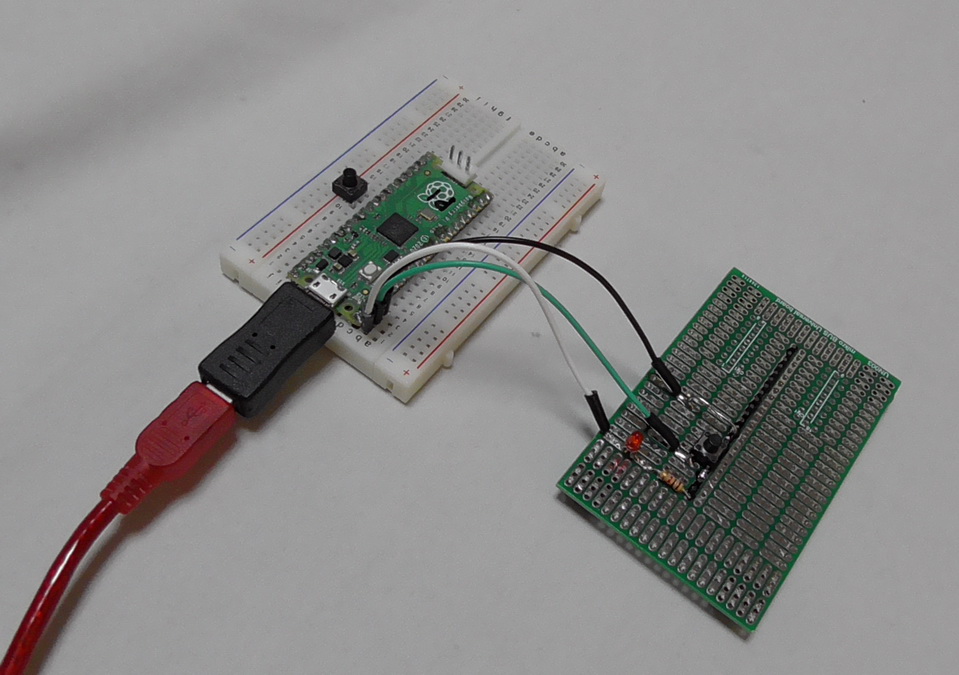

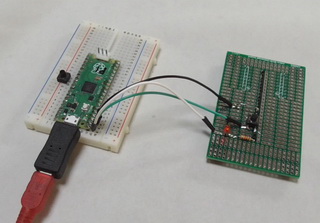

| ＜外観＞ 実験用キバンには、本テーマと関係ない部品が多々実装されています。 | ||||||
 |
||||||

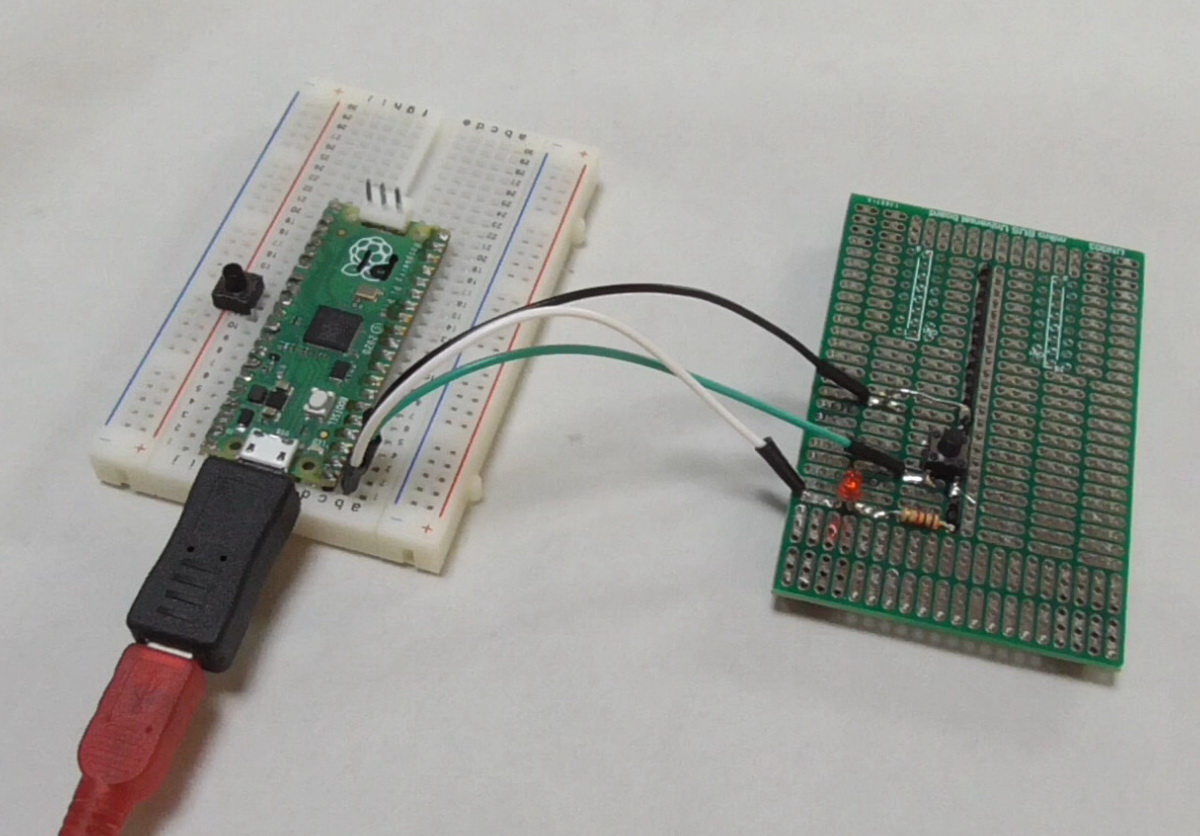

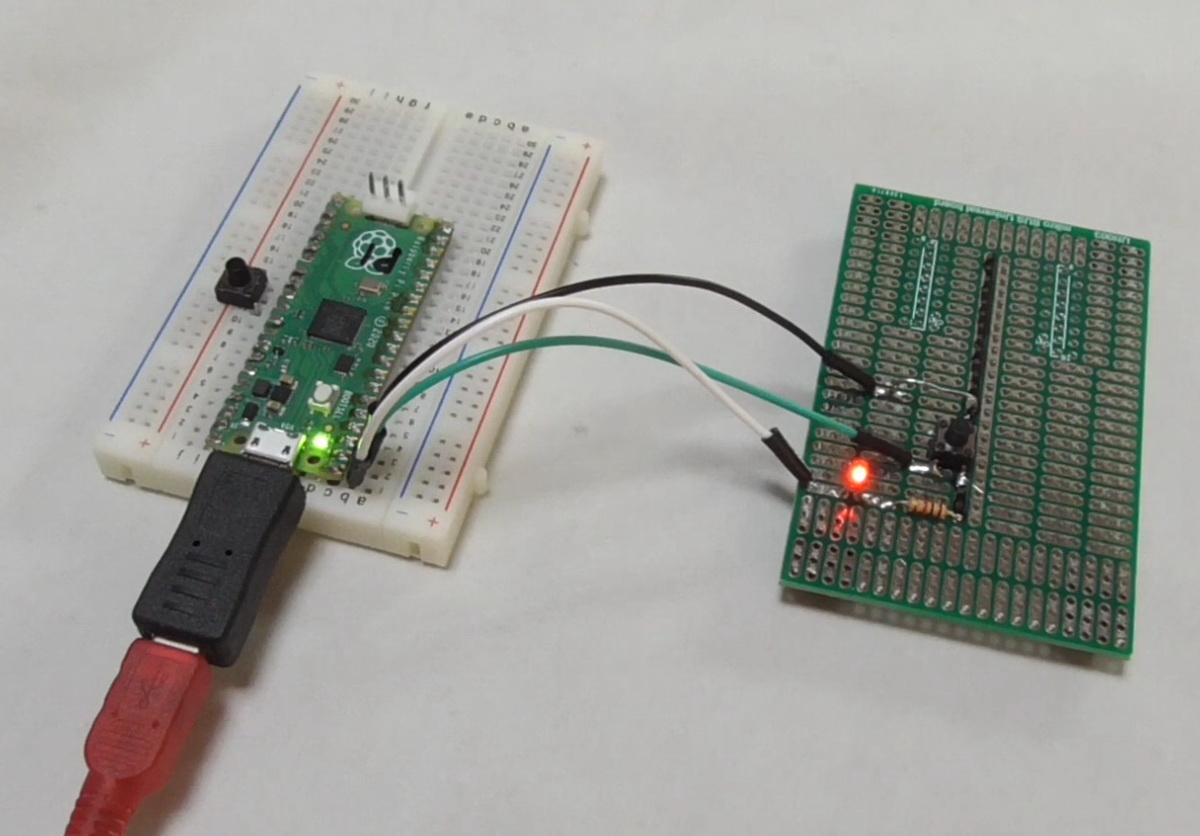

| ＜動作結果＞（→ 動画：1080ｐのHD動画を見ることができます。） | ||||||
|
||||||
| ＜解説＞ ソースコード精読願います。 | ||||||
| 以下、app.ino | ||||||
| ＜追記＞ | ||||||

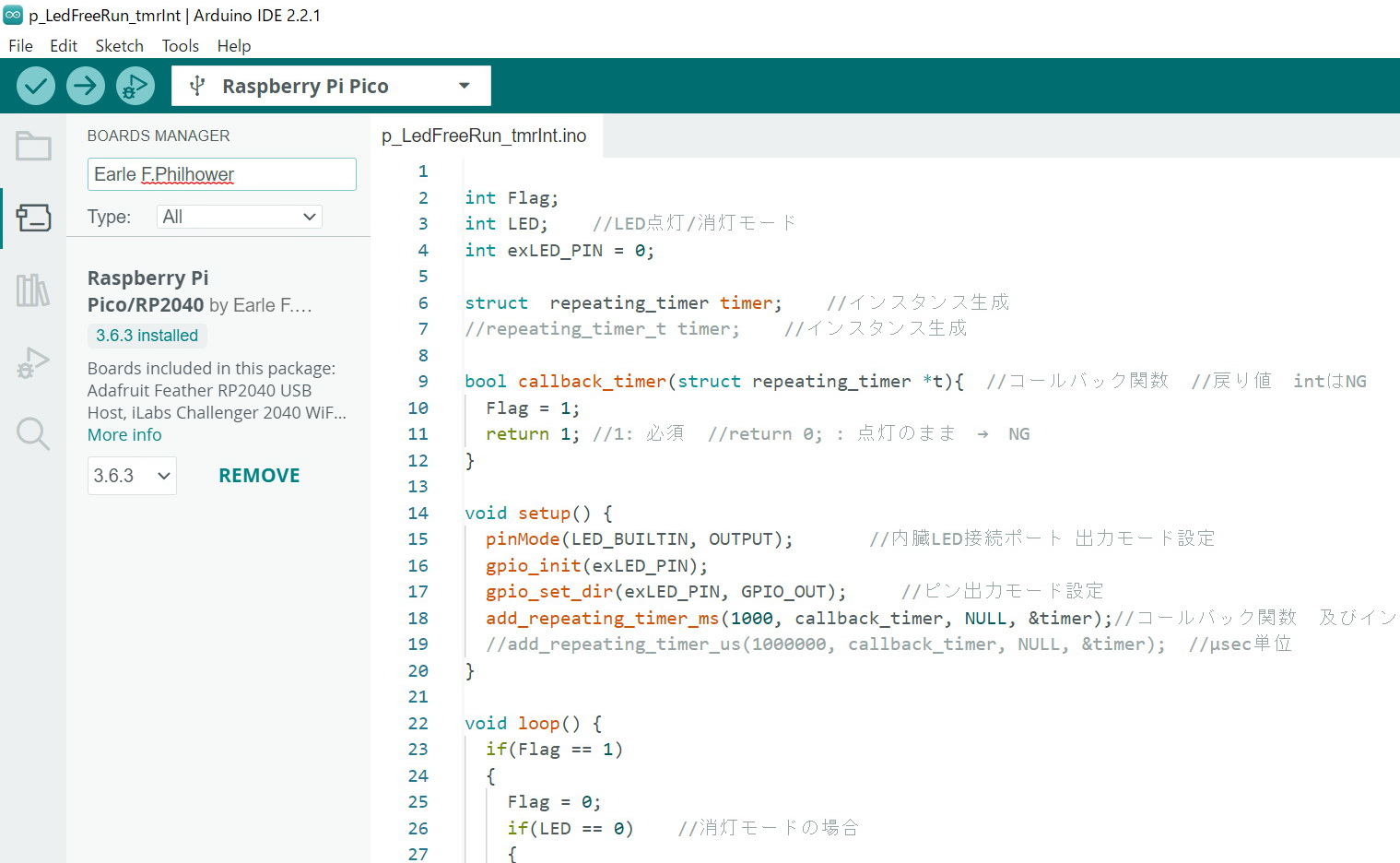

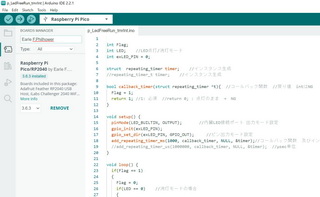

| Arduino IDEには、コンパイル、書き込みに先立ち以下を設定しておきます。 1. ボードマネージャ： Raspbery Pi Pico/RP2040 by Earle F.Philhower |
||||||
 |
||||||

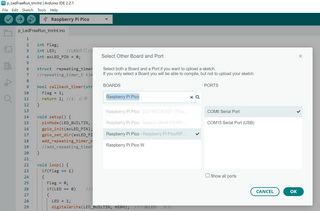

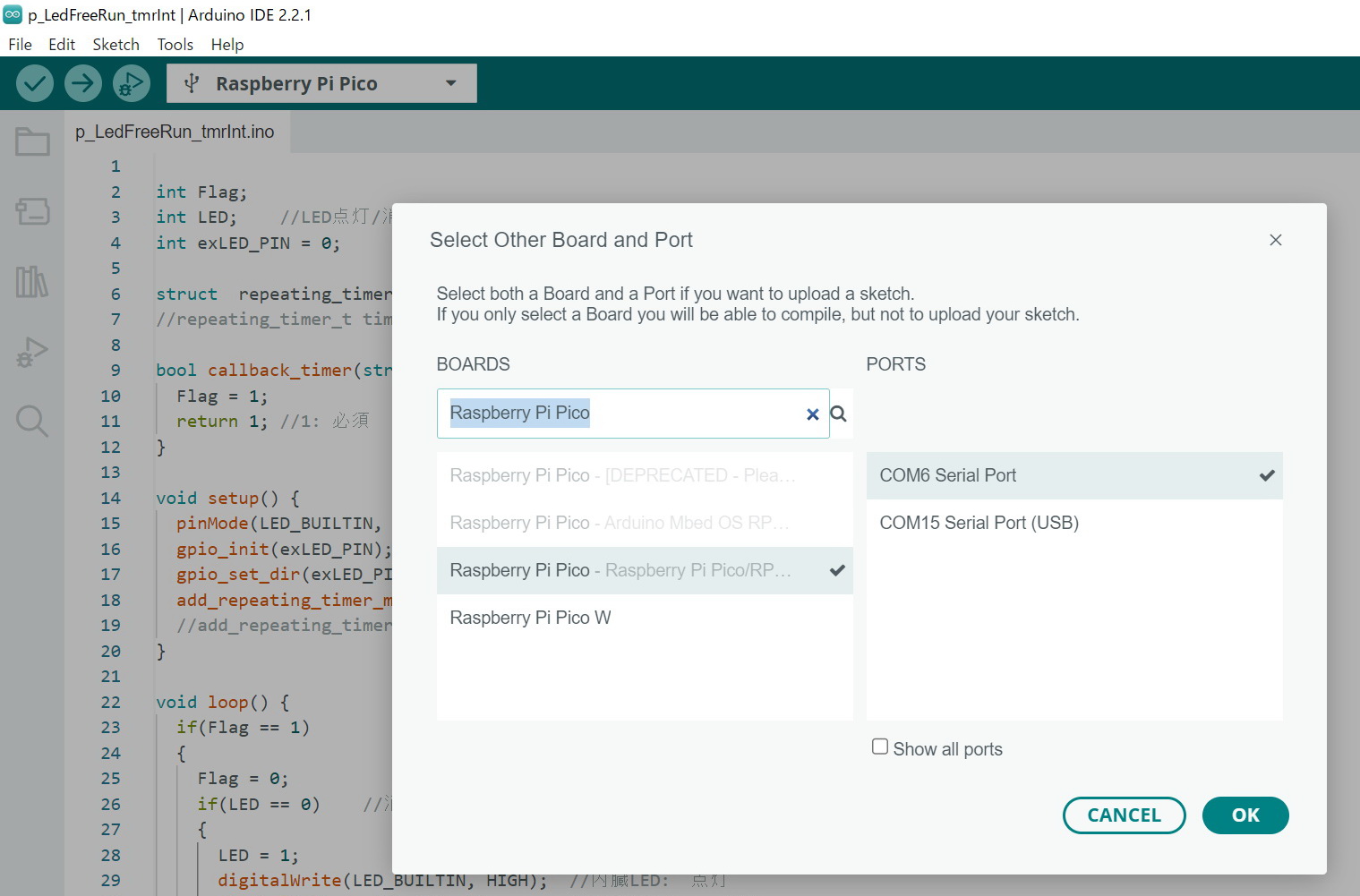

| 2. ボード/ポート選択： Raspberyy Pi pico 及び 通信に使用されるPCのCOMポート番号（PCの環境により異なる） | ||||||
 |
||||||
