＜V.3版＞
50音順タッチパネル式
和文 モールス信号発生器
（→プロジェクトファイル(Harmony Ver.3版 MHC v3.8.0)　ダウンロード）

＜仕様＞
	・　PIC32MZを使用のこと
	・　グラフィック液晶制御としてHarmony Ver.3のグラフィクライブラリLegatoを使用のこと

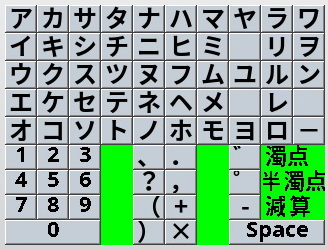

	・　LegatoのGraphicsComposerで、KeyPadWidget、ButtonWidget、LableWidgetなどを用い以下のような画面を作成し、各タッチスイッチをクリックすると所要のモールス信号が出力すること。
	・　USB接続のPC用日本語109キーボードからも、欧文モールス信号が出力できること
	・　和文するモールス信号は、電波法に基ずく「無線局運用規則第十二条　別表第一号 モールス符号」とする。 　尚、欧文モールス符号、記号については国際電気通信連合(ITU)が無線通信規則で規定する欧文符号モール符号（ITU-R M.1677-1　(10/2009) ）とする。
	・　出力としては、モールス信号と同期した以下のモニタ信号も出力のこと 　　　①　LED光モニタ信号 　　　②　音響モニタ信号（変調周波数800Hz）
＜回路図＞ 　（→　PDFファイル）

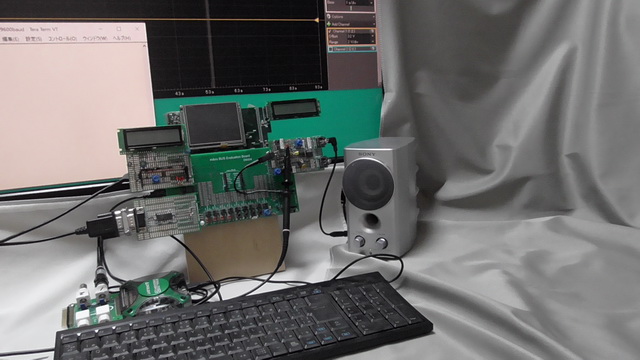

＜外観＞ 　　 PIC32MZ評価ボード（→購入方法）を使った実験品の外観です。　追加構成部品として、mikroBUS 評価ボード DB004（→購入方法）、mikro BUS用 ユニバーサルキバンUN003（→購入方法） 、Analog Discovery 2 などが使用されています。
＜動作結果＞ （→　動画：1080ｐのHD動画を見ることができます。）

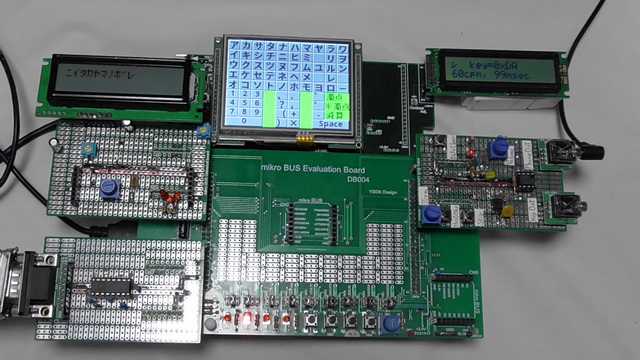

	1.　電文送信 　　　　電文　……　　ニイタカヤマノホ〝レ 　　　　　　　 記：　帝国海軍　昭和16年12月　暗号 　　　　　　　　　　　　ハワイ真珠湾攻撃命令 　　　　文字送信速度：　60cpm（PARIS方式、短点の時間：100msec)　　 ①　上部：　モールス信号波形（1sec/div) 　　　　計測器：　Analogue Discovery 2 　　　　　　　　　　WaveForms ②　左部：　Tera Term 　　　　　　　Line1、Line2：　入力文字列履歴表示 　　　　　　　Qバッファの内容表示 ③　中央部　50音順タッチパネル　　 ①左中央部：　キャラクタ液晶16文字 x 2行 　　　　　　　　　入力文字列履歴表示 ②中央部：　50音順タッチパネル　　 　　　　　　　　 Tera Term ログ
	2. 　１文字毎の送信例
	2.1　ア、イ、ウ、エ、オ　 ア  イ  ウ  エ  オ

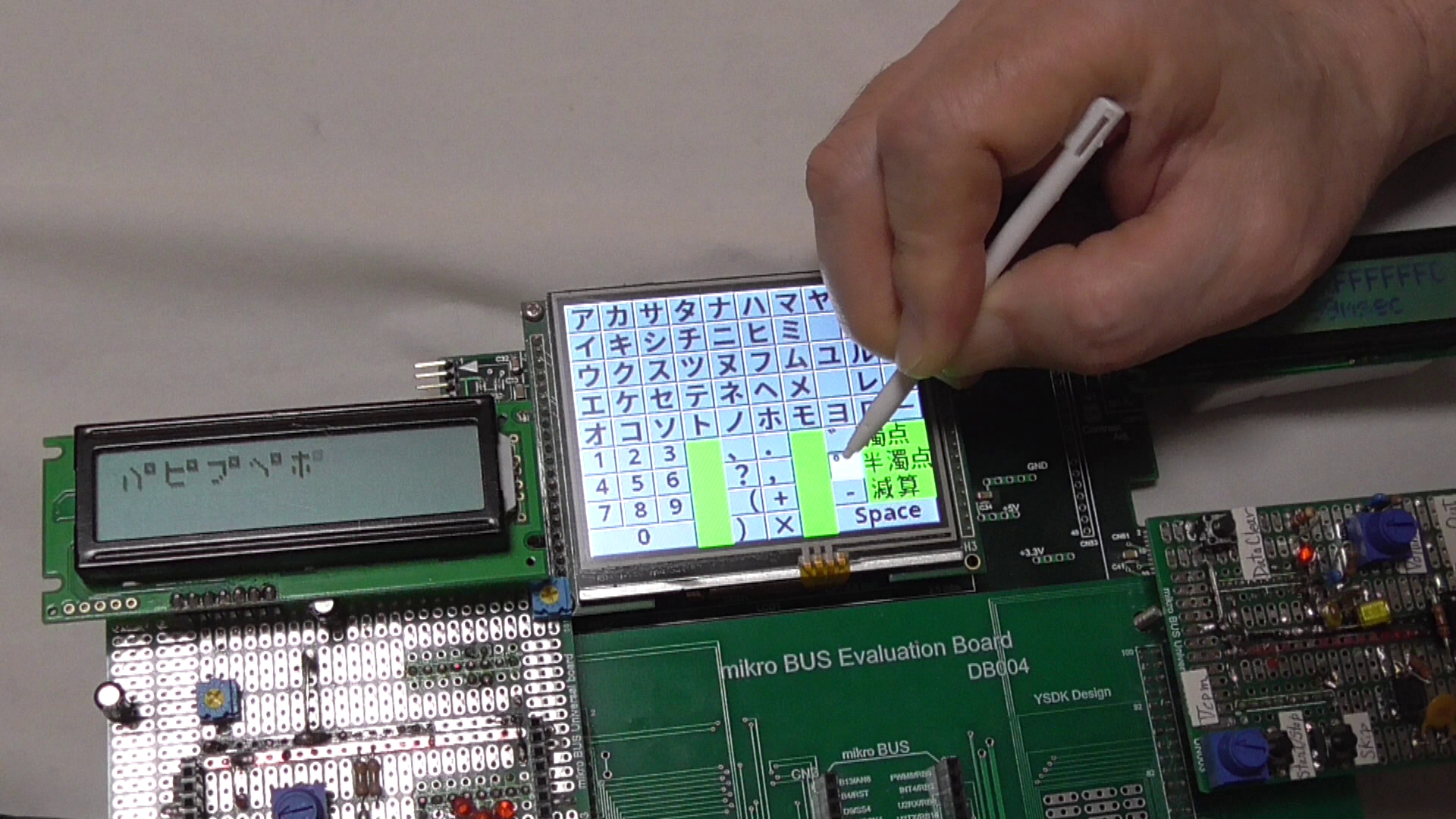

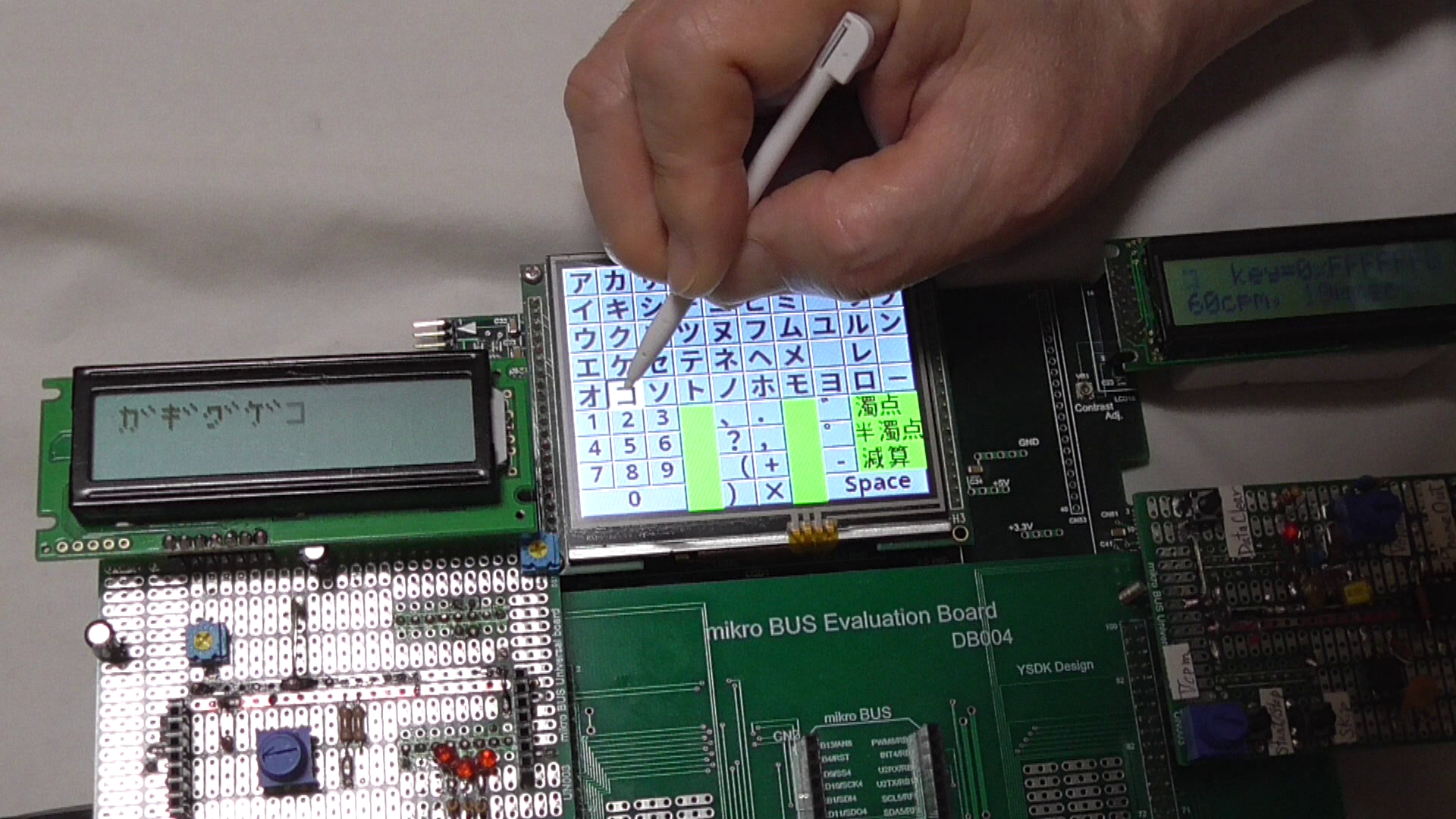

	2.2　濁音（ガ ギ グ ゲ ゴ)、　半濁音（パ ピ プ ペ ポ）
	ガ ギ グ ゲ ゴ パ ピ プ ペ ポ

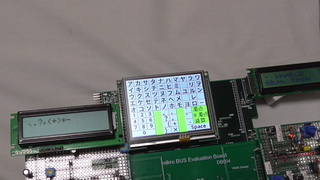

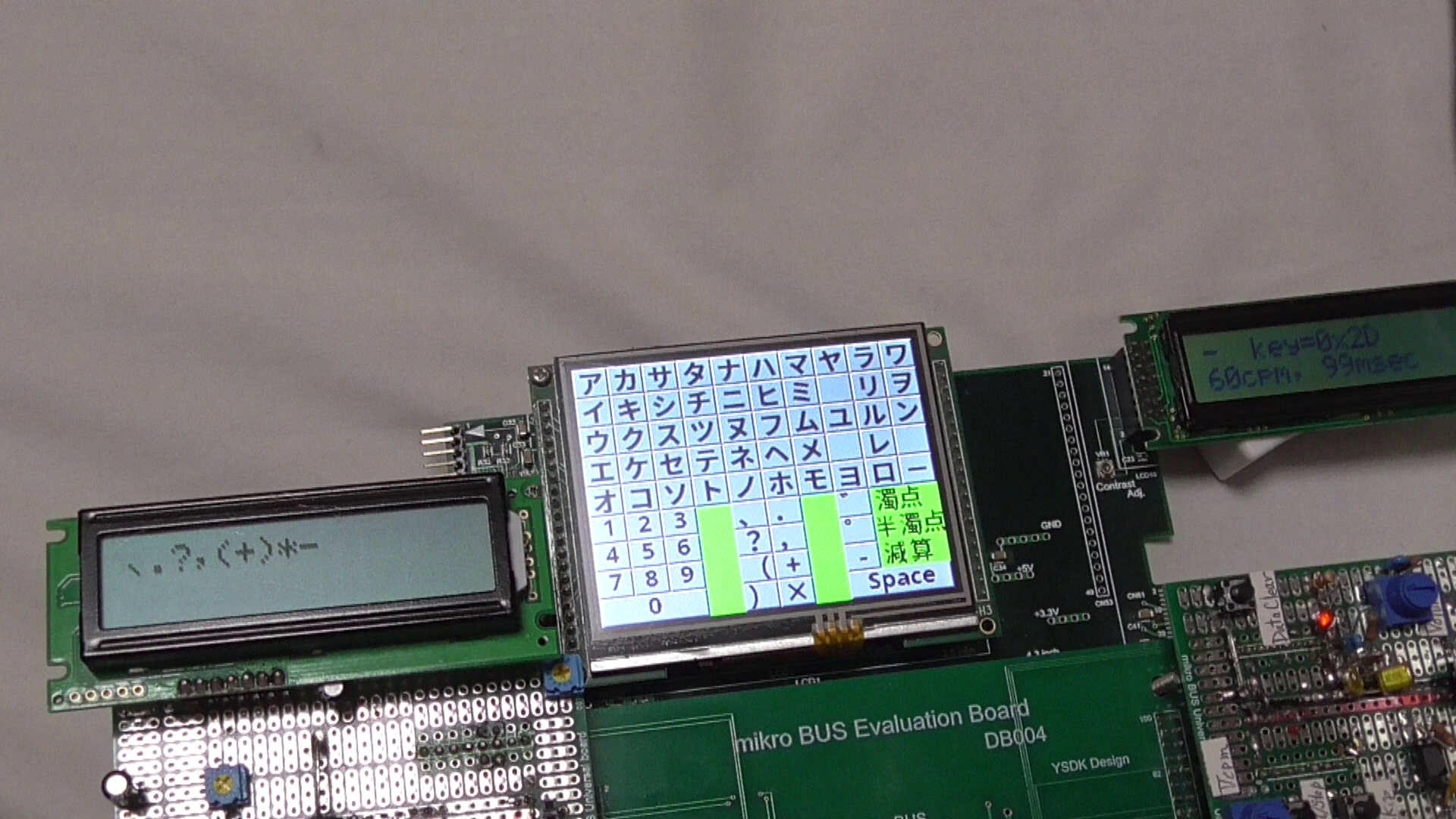

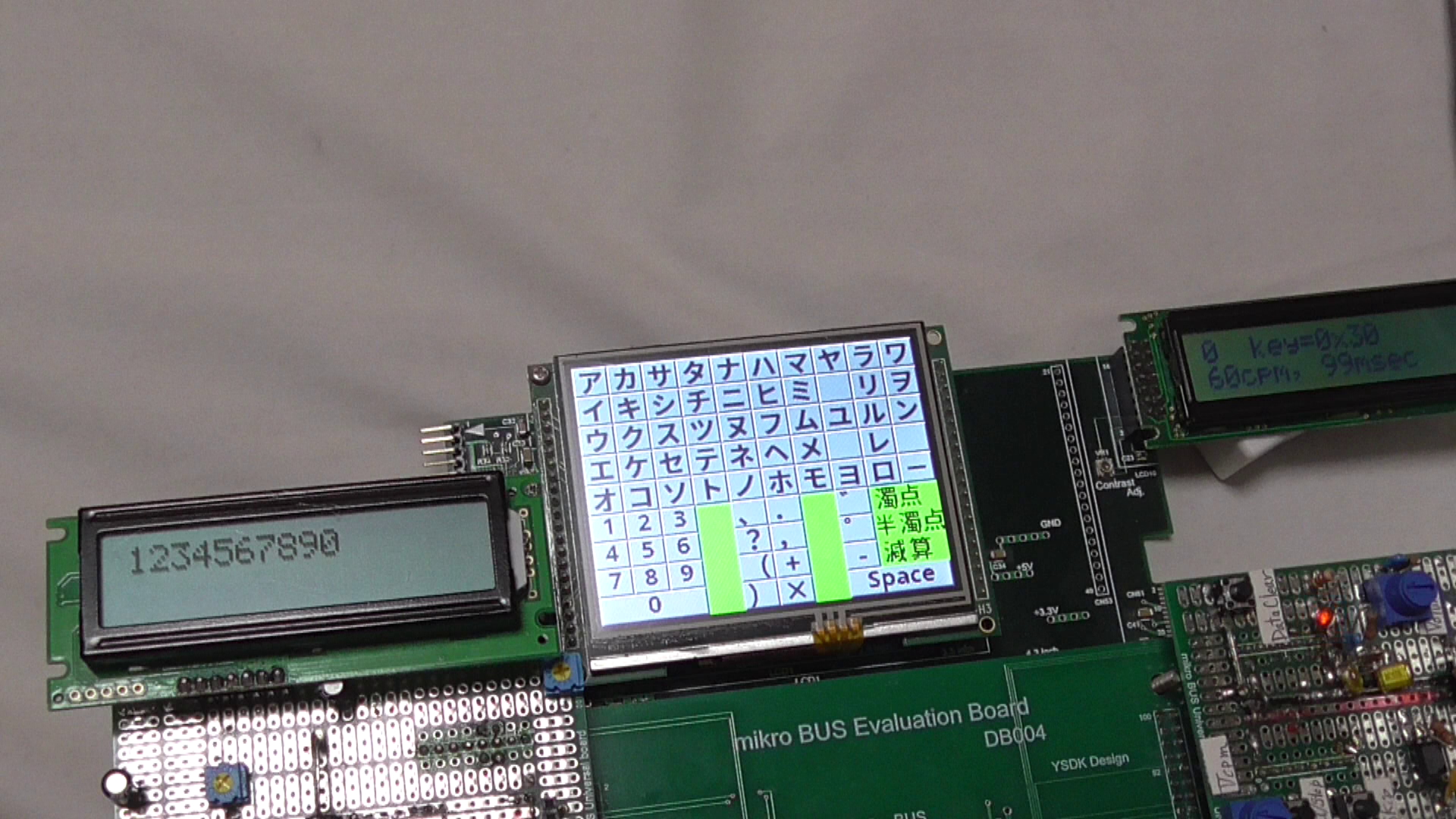

	2.3　数字（1 2 3 4 5 6 7 8 9 0)、記号(、 . ? , ( + ) * - )
	1 2 3 4 5 6 7 8 9 0 　 　、 . ? , ( + ) * -
	Tera Term ログ

＜解説＞　プロジェクトファイル精読願います
