VS1063内臓エンコーダによる 　　　　　　　MP3ボイスレコーダー
	2020.11.29　PIC情報交換会資料
	YS電子工作デザイン http://www.ys-labo.com/　　斎藤
	YS電子工作ショップ http://ys-labo.shop-pro.jp/
1.	概要

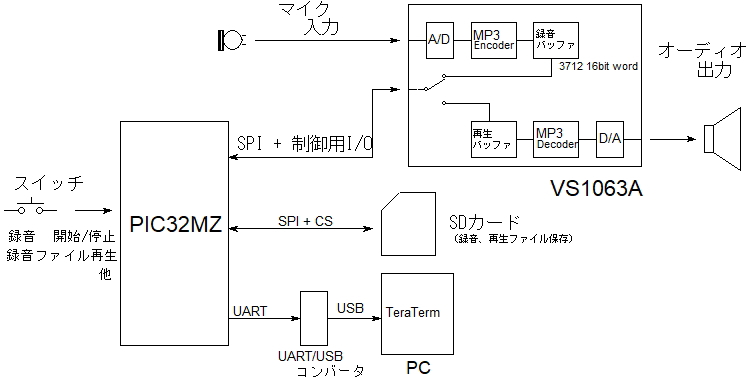

	1.1　機能 　・　マイク音声をVS1063Aのハードウェアエンコーダにより、MP3ファイルでリアルタイムでSDカードに作成（録音） 　・　録音されたMP3ファイルをVS1063Aのハードウェアデコーダにより再生 　・　Tera TermにSDカード内の録音、再生用ファイル名や録音プロセスを表示 1.2.　システム構成

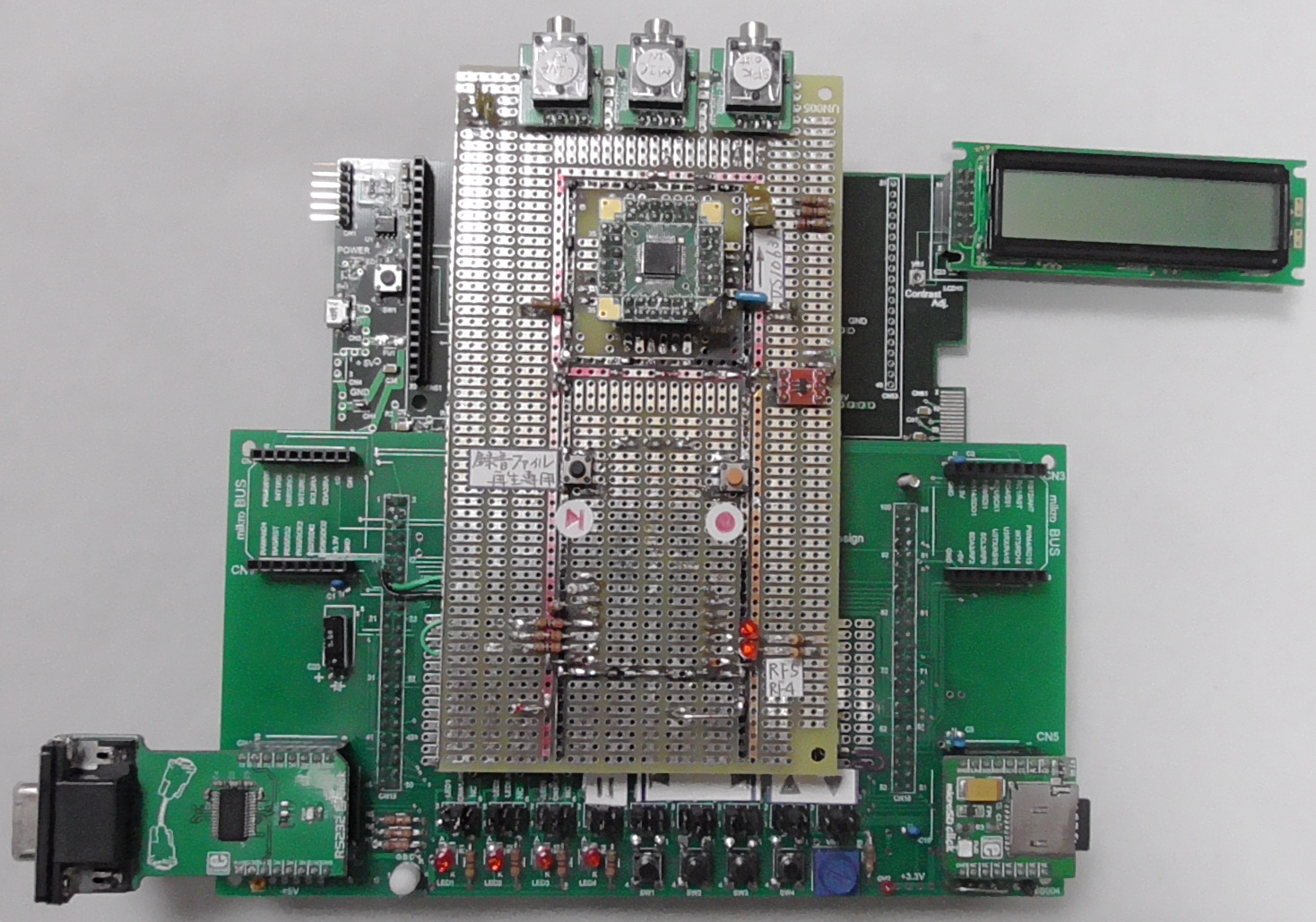

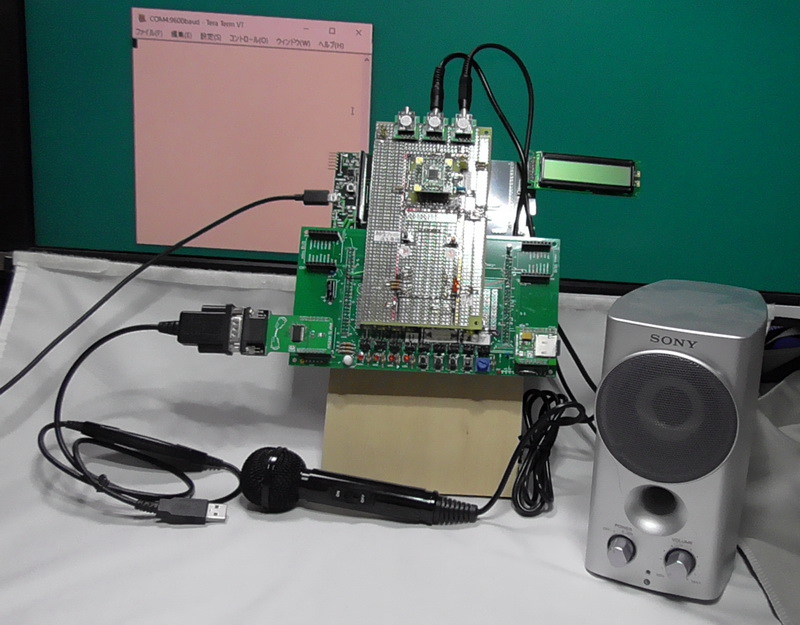

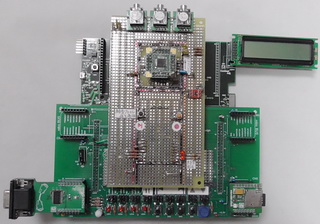

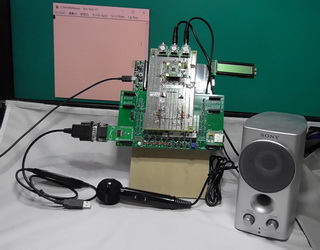

2.	外観 全体 キバン部
3.	回路図（→PDFファイル）
4.	開発環境 　・　Harmony v.2.04　XC32 v2.40　 　・　PIC：　PIC32MZ2048EFH100
5.	録音プロセス 1.　VS1063A ハードウェアリセット 2.　VS1063A 内部クロックを5倍に変更　　12.288MHz →　61.44MHz 3.　VS1063Aのエラッタ対策用パッチ実行 4.　VS1063A初期化：　録音モード、エンコードモード、モノ/ステレオ、サンプリング周波数、ビットレート 5.　録音用ディレクトリ：　作成/移動 6.　録音ファイルオープン 7.　VS1063AのDREQピンが 1 になるまで待つ 8.　録音バッファにある録音データ数を読む 9.　割込み禁止（変化割込み、システムタイマ） 10.　録音データ読み出し 11.　割込み解除 12.　録音終了ボタンが押されていないかチェック 13.　7. に戻る
6.	動作結果
	1.　動画　　　→ 　YouTube (1080ｐのHD動画) 　　　　　　or　→　Local mp4 file(270Mバイト) 2.　Tera Term ログ
7.	参考
	7.1　VLSI 社　フォーラム　→　URL
	7.2　プロジェクトファイル
	PIC32MZ Harmony 2.04版 　→ down load
	7.3　YS電子工作ラボHP での紹介（　→ URL　）
